YS1500-041/A05/A31數字調節儀

時間： 2013-12-09　

YS1500-041/A05/A31數字調節儀

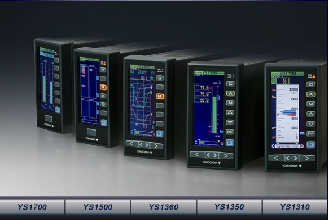

YS1310指示報警器、YS1350手動設定器、YS1360手動操作器、YS1500指示控制器、YS1700可編程指示控制器

YS1000系列繼承了YS80/YS100系列的卓越控制性能及高可靠性，同時具有高度兼容性，而新增的彩色LCD顯示與增強的網絡功能使新一代單回路控制器更加便于使用。

-	YSS1000設定軟件升級版Updated
-	全點陣LCD顯示。多種窗口顯示。
-	機箱小型輕量設計。安裝自由度增強。
-	先進的編程工具。降低工程成本。
-	雙CPU與硬手動控制。控制輸出備份。
-	以太網(Modbus TCP)、Modbus、擴展I/O、點對點通信:提供可高度升級的系統。

控制器模式	可編程，多功能模式（單回路、級聯、自動選擇） 。
控制類型	基本PID控制（內置非線性控制功能），比例控制（內置非線性控制功能），采樣PI控制（內置采樣PI控制功能），以及批處理PID控制。
控制周期	0.05，0.1以及0.2s（可編程模式）；0.1s（多功能模式）。
其他控制功能	可以調節的設定值濾波器（SVF），自整定（STC），非線性PID控制，PID控制（偏差復位功能），輸出限幅器，外部級聯－控制設定信號。
擴展控制功能	輸入/輸出補償，可變增益，預設定PID。
輔助控制功能	前饋控制，輸出跟蹤，預設定MV輸出，PV/SV跟蹤，操作模式改變，輸入濾波器，平方根，10折線函數運算，比率控制。
模擬輸入	1～5V DC（5個通道或者8個通道帶擴展I/O）。
模擬輸出	4～20mA（1個或者2個通道），1～5V DC（2個通道或者3個通道帶擴展I/O）。
報警功能	上/下/上上/下下限報警，偏差報警，變化率報警。
數字信號	6個通道（每個通道均可同時作為輸入和輸出）。
變送輸出信號	PV1、PV2、SV1、SV2以及其他模擬輸入。
輸入運算	小信號切除點可變開方運算，10折線函數運算，一階滯后運算，外部級聯－控制設定信號比率運算，前饋信號運算。
輸出運算	輸出上/下限。
運算模塊	四則運算，平方根，絕對值，選擇器，限幅器，10折線函數運算，報警，一階滯后，差分運算，死區，變化率運算，移動平均，定時器，程序設定，計數器，脈沖輸出，溫/壓補償，冪，對數，邏輯運算，比較，分支，切換，子程序和注冊操作。
編程方法	圖形（功能塊）和文本（使用YSS1000設定與編程軟件）。
程序容量	400個模塊（功能塊），1000行（文本）。
安全	使用密碼保護。
通信	Modbus/TCP、RS-485（Modbus、點對點）以及DCS-LCS。
硬手動操作	標配。

型號和后綴代碼：

型號 后綴代碼 選配件 代碼 說明 YS1700 可編程指示控制器 YS1500 指示控制器 YS1310 指示報警器 YS1350 手動設定器 YS1360 手動操作器 -0 始終為 0 類型 0 基本型 1 帶擴展I/O基本型（*1） 2 兼容型（與YS100表殼兼容） 3 兼容型（與YS80內部單元兼容），兼容型（與EBS、I、EK和HOMAC兼容）（*2） 4 兼容型（與YS80尺寸兼容，使用YS100的端子） 5 兼容型（與氣動100 Line兼容，使用YS100的端子）（*3） 電源 0 100V AC和24V DC 1 220V AC 直接輸入（*4） /A01 mV輸入 /A02 熱電偶輸入 /A03 RTD輸入 /A04 電位器輸入 /A05 隔離輸入 /A06 2線制變送器輸入（絕緣） /A07 2線制變送器輸入（非絕緣） /A08 頻率輸入 通信 /A31 RS-485通信（PC-link、Modbus、YS協議、點對點）（*5） /A32 DCS-LCS通信（*6） /A34 以太網通信（Modbus/TCP）（*7） 專業規格 /FM FM專業認證（FM Class I, Div 2）（*8）

1	僅適用于YS1700。該選配件標配一個I/O擴展端子盒（型號YS010）以及一個3米長的I/O擴展電纜（型號YS011）.
*2	與YS80機架（型號SHUP-000）連接。（EK/HOMAC更換用SHUP-420特殊機架與I/EBS系列更換用SHUP-100特殊機架需單獨訂購。）
*3	Line 100兼容機架（型號YS006）需單獨訂購。
*4	傳感器直接輸入選配件只能與后綴代碼-02x、-04x或-05x一起指定，且只能指定一種輸入類型。
*5	不能與后綴代碼-03x一起指定。選配件A31和A32不可同時指定。
*6	不適用于YS1310。選配件A31和A32不可同時指定。
*7	選配件A34只能與后綴代碼-00x或-01x一起指定。
*8	只能與后綴代碼-00x或-01x一起指定。

型號	后綴代碼		說  明
YSS1000	-0		YS1000系列的設定軟件 始終為0
固定		0	始終為0（提供CD盤和專用電纜
