WP-D421-011-0303-HL

時間： 2013-12-05　

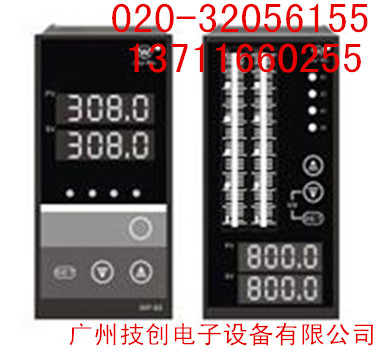

WP-D421-011-0303-HL數顯表

廣州技創電子設備有限公司—優勢供應香港上潤WP系列儀表，歡迎來電咨詢采購！

概述:

        可同時對兩路信號分別進行顯示及控制，兩路輸入信號亦可為不同類型的信號。輸入端口均具備萬能信號輸入，只需通過儀表菜單的簡單選定，即可實現不同類型輸入信號（各種熱電偶、熱電阻、標準電壓/標準電流信號）之間的輕松切換，提高了儀表的通用性和可靠性
        采用高亮度LED數碼顯示和高分辨率光柱顯示（比例顯示），使測量/控制值的顯示更為清晰直觀顯示方式有兩種：雙屏數碼顯示、雙屏數碼+雙光柱顯示；控制方式：兩路相互獨立的繼電器控制/報警輸出或模擬量變送輸出。
        輸出回路均采用光電隔離，抗干擾能力強�？蓭Т型ㄓ嵔涌�。

選型表：

型號

說明

WP-

□□

□

□□

-□

□

□

-□□

□□

-□

□

□□

□



 外形   特征

D























雙屏橫式顯示

DS























雙屏豎式顯示

T























雙屏雙光柱豎式顯示

TX























雙屏雙光柱橫式顯示

外形尺寸

4





















96×48mm（橫式）；48×96mm（豎式）

8





















160×80mm（橫式）；80×160mm（豎式）

9





















96×96mm（方式）

控制作用

21



















測量顯示

23



















測量顯示帶上、下限控制/報警

通訊方式

0

















無通訊接口

2

















RS-232C通訊接口

8

















RS-485通訊接口

PV輸出方式

0















無輸出

1















繼電器輸出

2















（4～20）mA輸出

3















（0～10）mA輸出

4















（1～5）V輸出

5















（0～5）V輸出

6















SCR可控硅過零觸發脈沖輸出

7















SSR固態繼電器控制信號輸出

8















特殊規格變送輸出

SV輸出方式

0













無輸出

1













繼電器輸出

2













（4～20）mA輸出

3













（0～10）mA輸出

4













（1～5）V輸出

5













（0～5）V輸出

6













SCR可控硅過零觸發脈沖輸出

7













SSR固態繼電器控制信號輸出

8













特殊規格變送輸出

PV輸入類型

□











參見“輸入類型表”

SV輸入類型

□









參見“輸入類型表”

PV報警

N







無控制/報警（可省略）

H







PV為上限報警

L







PV為下限報警

SV報警

N





無控制/報警（可省略）

H





SV為上限報警

L





SV為下限報警

饋電輸出

N



無饋電輸出（相同則可省略）

P



單路DC24V饋電輸出（只供80系列

2P



雙路DC24V饋電輸出（只供80系列

供電方式

T

W

AC（90～265）V開關電源供電（可省略）

DC24V 供電

輸入類型表：

代碼

輸入類型

測量范圍

代碼

輸入類型

測量范圍

代碼

輸入類型

測量范圍

01

B

400～1800℃

09

Pt100.1

-99.9～320.0℃

17

（30～350）Ω

-1999～9999d

02

S

0～1600℃

10

Cu50

-50.0～150.0℃

18

特殊規格

用戶特定（注1）

03

K

0～1300℃

11

（0～20）mV

-1999～9999d

19

（4～20）mA開方

-1999～9999d

04

E

0～1000℃

12

（4～20）mA

-1999～9999d

20

（0～10）mA開方

-1999～9999d

05

T

0～320.0℃

13

（0～10）mA

-1999～9999d

21

（1～5）V開方

-1999～9999d

06

J

0～1200℃

14

（1～5）V

-1999～9999d

22

（0～5）V開方

-1999～9999d

07

WRe3-25

0～2300℃

15

（0～5）V

-1999～9999d

23

可切換輸入

注2

08

Pt100

-200～650℃

16

（0～20）mA

-1999～9999d







★注1:外形尺寸為96×96、160×80（橫式）、80×160（豎式）的儀表有光柱顯示功能。
★注2:外形尺寸48×48儀表不能同時帶報警、變送、通訊、饋電功能，只能選擇其中一種功能;
無雙屏顯示；無DC24V供電。
★注3:外形尺寸為72×72的儀表不能同時帶通訊、變送、饋電功能,只能選其中一個功能。
★注：四限控制/報警輸出為四個繼電器控制輸出，出廠默認為兩個上限、兩個下限控制
輸出,用戶可自行修改或設定需要的控制/報警方式。（四限控制/報警僅80和90系列提供）
●注1:特殊型號或要求,請訂貨時說明輸入信號類型或參考標準。
●注2:可切換輸入只需設定儀表二級參數，可切換以下輸入分度號。
