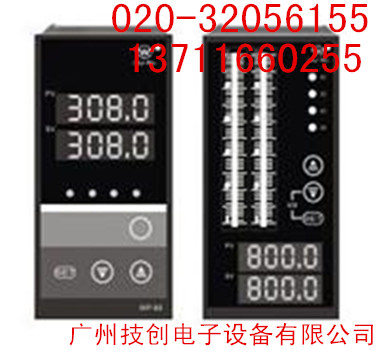

WP-DS423-020-2323-HL數顯表
時間: 2013-12-06
WP-DS423-020-2323-HL雙回路數字/光柱顯示控制儀
廣州技創電子設備有限公司—優勢供應香港上潤WP系列儀表,歡迎來電咨詢采購!
TEL:020-32056155
FAX:020-82348703
概述:
可同時對兩路信號分別進行顯示及控制,兩路輸入信號亦可為不同類型的信號。輸入端口均具備萬能信號輸入,只需通過儀表菜單的簡單選定,即可實現不同類型輸入信號(各種熱電偶、熱電阻、標準電壓/標準電流信號)之間的輕松切換,提高了儀表的通用性和可靠性
采用高亮度LED數碼顯示和高分辨率光柱顯示(比例顯示),使測量/控制值的顯示更為清晰直觀顯示方式有兩種:雙屏數碼顯示、雙屏數碼+雙光柱顯示;控制方式:兩路相互獨立的繼電器控制/報警輸出或模擬量變送輸出。
輸出回路均采用光電隔離,抗干擾能力強�?蓭Т型ㄓ嵔涌凇�
選型表:
型號 |
說明 |
||||||||||||
WP- |
□□ |
□ |
□□ |
-□ |
□ |
□ |
-□□ |
□□ |
-□ |
□ |
□□ |
□ |
|
外形特征 |
D |
|
|
|
|
|
|
|
|
|
|
|
雙屏橫式顯示 |
DS |
|
|
|
|
|
|
|
|
|
|
|
雙屏豎式顯示 |
|
T |
|
|
|
|
|
|
|
|
|
|
|
雙屏雙光柱豎式顯示 |
|
TX |
|
|
|
|
|
|
|
|
|
|
|
雙屏雙光柱橫式顯示 |
|
外形尺寸 |
4 |
|
|
|
|
|
|
|
|
|
|
96×48mm(橫式);48×96mm(豎式) |
|
8 |
|
|
|
|
|
|
|
|
|
|
160×80mm(橫式);80×160mm(豎式) |
||
9 |
|
|
|
|
|
|
|
|
|
|
96×96mm(方式) |
||
控制作用 |
21 |
|
|
|
|
|
|
|
|
|
測量顯示 |
||
23 |
|
|
|
|
|
|
|
|
|
測量顯示帶上、下限控制/報警 |
|||
通訊方式 |
0 |
|
|
|
|
|
|
|
|
無通訊接口 |
|||
2 |
|
|
|
|
|
|
|
|
RS-232C通訊接口 |
||||
8 |
|
|
|
|
|
|
|
|
RS-485通訊接口 |
||||
PV輸出方式 |
0 |
|
|
|
|
|
|
|
無輸出 |
||||
1 |
|
|
|
|
|
|
|
繼電器輸出 |
|||||
2 |
|
|
|
|
|
|
|
(4~20)mA輸出 |
|||||
3 |
|
|
|
|
|
|
|
(0~10)mA輸出 |
|||||
4 |
|
|
|
|
|
|
|
(1~5)V輸出 |
|||||
5 |
|
|
|
|
|
|
|
(0~5)V輸出 |
|||||
6 |
|
|
|
|
|
|
|
SCR可控硅過零觸發脈沖輸出 |
|||||
7 |
|
|
|
|
|
|
|
SSR固態繼電器控制信號輸出 |
|||||
8 |
|
|
|
|
|
|
|
特殊規格變送輸出 |
|||||
SV輸出方式 |
0 |
|
|
|
|
|
|
無輸出 |
|||||
1 |
|
|
|
|
|
|
繼電器輸出 |
||||||
2 |
|
|
|
|
|
|
(4~20)mA輸出 |
||||||
3 |
|
|
|
|
|
|
(0~10)mA輸出 |
||||||
4 |
|
|
|
|
|
|
(1~5)V輸出 |
||||||
5 |
|
|
|
|
|
|
(0~5)V輸出 |
||||||
6 |
|
|
|
|
|
|
SCR可控硅過零觸發脈沖輸出 |
||||||
7 |
|
|
|
|
|
|
SSR固態繼電器控制信號輸出 |
||||||
8 |
|
|
|
|
|
|
特殊規格變送輸出 |
||||||
PV輸入類型 |
□ |
|
|
|
|
|
參見“輸入類型表” |
||||||
SV輸入類型 |
□ |
|
|
|
|
參見“輸入類型表” |
|||||||
PV報警 |
N |
|
|
|
無控制/報警(可省略) |
||||||||
H |
|
|
|
PV為上限報警 |
|||||||||
L |
|
|
|
PV為下限報警 |
|||||||||
SV報警 |
N |
|
|
無控制/報警(可省略) |
|||||||||
H |
|
|
SV為上限報警 |
||||||||||
L |
|
|
SV為下限報警 |
||||||||||
饋電輸出 |
N |
|
無饋電輸出(相同則可省略) |
||||||||||
P |
|
單路DC24V饋電輸出(只供80系列 |
|||||||||||
2P |
|
雙路DC24V饋電輸出(只供80系列 |
|||||||||||
供電方式 |
T W |
AC(90~265)V開關電源供電(可省略) DC24V 供電 |
輸入類型表:
代碼 |
輸入類型 |
測量范圍 |
代碼 |
輸入類型 |
測量范圍 |
代碼 |
輸入類型 |
測量范圍 |
01 |
B |
400~1800℃ |
09 |
Pt100.1 |
-99.9~320.0℃ |
17 |
(30~350)Ω |
-1999~9999d |
02 |
S |
0~1600℃ |
10 |
Cu50 |
-50.0~150.0℃ |
18 |
特殊規格 |
用戶特定(注1) |
03 |
K |
0~1300℃ |
11 |
(0~20)mV |
-1999~9999d |
19 |
(4~20)mA開方 |
-1999~9999d |
04 |
E |
0~1000℃ |
12 |
(4~20)mA |
-1999~9999d |
20 |
(0~10)mA開方 |
-1999~9999d |
05 |
T |
0~320.0℃ |
13 |
(0~10)mA |
-1999~9999d |
21 |
(1~5)V開方 |
-1999~9999d |
06 |
J |
0~1200℃ |
14 |
(1~5)V |
-1999~9999d |
22 |
(0~5)V開方 |
-1999~9999d |
07 |
WRe3-25 |
0~2300℃ |
15 |
(0~5)V |
-1999~9999d |
23 |
可切換輸入 |
注2 |
08 |
Pt100 |
-200~650℃ |
16 |
(0~20)mA |
-1999~9999d |
|
|
|
★注1:外形尺寸為96×96、160×80(橫式)、80×160(豎式)的儀表有光柱顯示功能。
★注2:外形尺寸48×48儀表不能同時帶報警、變送、通訊、饋電功能,只能選擇其中一種功能;
無雙屏顯示;無DC24V供電。
★注3:外形尺寸為72×72的儀表不能同時帶通訊、變送、饋電功能,只能選其中一個功能。
★注:四限控制/報警輸出為四個繼電器控制輸出,出廠默認為兩個上限、兩個下限控制
輸出,用戶可自行修改或設定需要的控制/報警方式。(四限控制/報警僅80和90系列提供)
●注1:特殊型號或要求,請訂貨時說明輸入信號類型或參考標準。
●注2:可切換輸入只需設定儀表二級參數,可切換以下輸入分度號。
