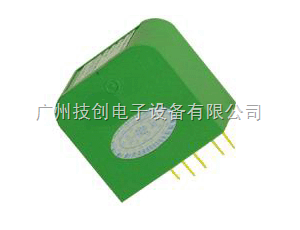

CE-IZ01-F4MH1電流隔離傳感器

時間： 2013-11-09　

CE-IZ01-F4MH1電流隔離傳感器

聯系電話：020-82348735，傳真：020-82348703

CE系列電量隔離變送器使用須知
為減少CE產品使用故障，請用戶在產品加電測試和使用前必須仔細閱讀使用說明書，并遵守以下注意事項：
1、輔助電源電壓必須符合產品標簽上規定的額定值，精度不低于5％，紋波≤0.4％，公共輸出端最好接大地。
2、使用時，必須按產品對應的接線圖正確連接信號輸入、輸出和電源接線，輔助電源和輸入信號、輸出信號（三隔離產品）之間不能共地，檢查無誤并確認端子與信號線芯接觸良好后，再接通輔助電源和輸入信號。
3、如用戶訂貨時無特殊申明，電流信號輸出型產品的輸出端負載電阻應≤250Ω，且不得在加電條件下長時間開路電壓或頻率輸出型產品的輸出端負載電阻應≥2KΩ，且不得在加電條件下讓負載電阻＜＜2KΩ或短路；外接負載均應為無源負載。
4、產品使用環境應無結露，無導電塵埃和破壞絕緣、金屬的腐蝕性氣體存在；
5、產品用于強電磁干擾環境時，輸入輸出線信號連線應使用屏蔽線，電壓或頻率信號輸出線長度以不超過1米為宜集中安裝時，產品安裝間距應≥10mm。
6、產品出廠時已按產品標準調好零點和精度，使用時請勿隨意調校。
7、如用戶訂貨時無特殊申明，交流電量變送器出廠電氣指標是按輸入50HZ電量校正。
8、如用戶訂貨時無特殊申明，變送器工作環境溫度為0~50℃。
9、CE系列產品通常在交流屏、直流屏和其它電氣自動測控裝置中使用，如產品的信號輸入輸出接線需暴露在室外用戶應考慮采取防雷措施。

單路直流電流隔離傳感器/變送器

型號：	CE-IZ01		負載能力：	電壓輸出≤5mA
	CE-IZ02			電流輸出≤300Ω
輸入范圍：	0～500mA 0～5A		響應時間：	≤15mS
輸出類型：	5V或4-20 mA		輔助電源：	+12V或+15V或+24V
精度等級：	0.2級		靜態功耗：	300 mW

產品特性表

主型號	隔離原理	隔離耐壓	響應時間	過載能力	靜態功耗（mW）		安裝方式
					Vz,Vd,Vg,Iz輸出	Iy輸出
CE-IZ01	光電/三隔離	≤2500VDC	≤10mS	2倍1秒10次	180	300	導軌式 PCB式/螺孔
CE-IZ02	調制		≤15mS		50	120


產品選型表 （請按"從左到右的原則"選出可選項）

主型號	輸出類型	輔助電源	穿孔方式 （mm）	外形 結構	等級 指數	常用額定值
CE-IZ01	3---0~5VDC (Vz) 4---0~20mA (Iz) 5---4~20mA (Iy)* 6---1~5VDC(Vy) 8---0~10V DC (Vd) F---OC頻率信號輸出	2---12V 3---15V 4---24V	M---無孔	S1	0.2 0.5	20mA，50mA，100mA，200mA,500mA，1A
				S2		1A，2A，5A
CE-IZ02				H2 S1		20mA，50mA，100mA，200mA，500mA，1A
				S2		1A，2A，5A

*-選用該輸出類型時，負載電阻應RL≤250Ω。如250Ω<RL≤500Ω時，請用戶在訂貨時注明。

選型示例：CE－IZ01－32MS2－0.2/4~20mA
描 述：輸入單路直流電流: 4~20mA,輸出:0~5V,輔助電源:+12V,無孔（端子輸入），等級指數:0.2級
S2型電量隔離變送器。
產品特性選擇表（請按"從左到右的原則"選出可選項）

產品類型	輸入性能	輸出類型	輔助電源	穿孔	外形	精度	輸入量程范圍
CE-IZ CE-IB CE-IM注②	04：霍爾兩隔離	3：0~5V DC （Vz） 4：0~20mA （Iz） 5：4~20mA （Iy） 6：1~5VDC （Vy） 8：0~10VDC （Vd）注① F：OC頻率輸出 （0~5 KHZ,0~10 KHZ）	2：12V 3：15V 4：24V 5：±12V 6：±15V	E：ф20	S3	1.0	0~30-400A
				G：ф31	S4	1.0	0~30-400A
	06：調制兩隔離	3：0~5V DC （Vz） 4：0~20mA （Iz） 5：4~20mA （Iy） 6：1~5VDC （Vy） 8：0~10VDC （Vd）注①	2：12V 3：15V 4：24V 5：±12V 6：±15V	E：ф20	S3	1.0	0~0.02-30A

選型注意事項：
注①…選用該輸出類型時，負載電阻RL應≤250Ω，如250Ω＜RL≤500Ω時，請用戶在訂貨時注明。
注②…輸入為雙向直流命名CE-IB，輸入為脈動直流時命名CE-IM，其他參數選擇不變。
注③…D2為高可靠、高穩定、高抗干擾、超薄型。
注④…對于H2、S1外型，不提供110V、220V輔助電源產品。
選型示例：CE－IZ04－32ES3－1.0/100A
描 述：輸入單路直流電流: 100A,輸出:0～5V,輔助電源:+12V,ES3外型穿孔（ф20），等級指數:1.0級
