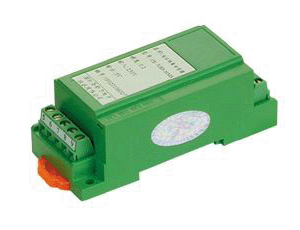

CE-IZ02-32MS1電流隔離傳感器

時間： 2013-11-11　

CE-IZ02-32MS1電流隔離傳感器

聯系電話：020-82348735，傳真：020-82348703

CE系列電量隔離變送器使用須知
為減少CE產品使用故障，請用戶在產品加電測試和使用前必須仔細閱讀使用說明書，并遵守以下注意事項：
1、輔助電源電壓必須符合產品標簽上規定的額定值，精度不低于5％，紋波≤0.4％，公共輸出端最好接大地。
2、使用時，必須按產品對應的接線圖正確連接信號輸入、輸出和電源接線，輔助電源和輸入信號、輸出信號（三隔離產品）之間不能共地，檢查無誤并確認端子與信號線芯接觸良好后，再接通輔助電源和輸入信號。
3、如用戶訂貨時無特殊申明，電流信號輸出型產品的輸出端負載電阻應≤250Ω，且不得在加電條件下長時間開路電壓或頻率輸出型產品的輸出端負載電阻應≥2KΩ，且不得在加電條件下讓負載電阻＜＜2KΩ或短路；外接負載均應為無源負載。
4、產品使用環境應無結露，無導電塵埃和破壞絕緣、金屬的腐蝕性氣體存在；
5、產品用于強電磁干擾環境時，輸入輸出線信號連線應使用屏蔽線，電壓或頻率信號輸出線長度以不超過1米為宜集中安裝時，產品安裝間距應≥10mm。
6、產品出廠時已按產品標準調好零點和精度，使用時請勿隨意調校。
7、如用戶訂貨時無特殊申明，交流電量變送器出廠電氣指標是按輸入50HZ電量校正。
8、如用戶訂貨時無特殊申明，變送器工作環境溫度為0~50℃。
9、CE系列產品通常在交流屏、直流屏和其它電氣自動測控裝置中使用，如產品的信號輸入輸出接線需暴露在室外用戶應考慮采取防雷措施。

傳感器介紹：

CE-IZ01、CE-IZ02：應用于各種直流系統中的直流電流信號的檢測；
CE-IZ01A：應用于電鍍行業等干擾較大環境的直流電流信號的檢測；
CE-IM01、CE-IM02：應用于各種直流系統中的脈動直流信號的檢測；
CE-IB01、CE-IB02：應用于各種直流系統中的雙向直流電流信號的檢測；
CE-IH03：應用于各種電力系統中的交直流信號的檢測。
檢測范圍寬：1mA~5A；
抗干擾能力強：可提供輸出/電源端抗浪涌電壓達2kV以上的產品；
高性能：小信號輸入時產品的最高精度能達到0.2級且輸出穩定；
可靠性高：隔離耐壓≥2500VDC；
多種輸入檢測方式，多種輸出信號形式、方便用戶選擇使用；
可根據用戶特殊情況量身定制特殊產品。
電流隔離傳感器/變送器主要特性

檢測范圍：1mA~400A
輸出紋波：10mV（0.2級），15mV（0.5級）
溫漂特性：≤200ppm/℃（0.2級）,≤500ppm/℃（0.5級）
響應時間：≤300mS（CE-IZ01，CE-IZ02） 響應時間最小為15mS
靜態功耗：Vz,Vd,Vg,Iz輸出：200mW（CE-IZ02）,400mW（CE-IZ01）
Iy輸出：300mW（CE-IZ02）,500mW（CE-IZ01）
負載能力：負載≥2KΩ（電壓輸出）,負載≤250Ω（電流輸出）
工作環境：溫度:-10~60℃；濕度:≤95%（不結露）

產品特性選擇表：
產品類型
輸入性能
輸出類型
輔助電源
穿孔
外形
精度
輸入量程范圍
CE-IZ
CE-IB
CE-IM注②
01：光耦三隔離
3：0~5V DC （Vz）
4：0~20mA （Iz）
2：12V
3：15V
M：無孔
H2
0.2
0~1-50mA
3：0~5V DC （Vz）
4：0~20mA （Iz）
5：4~20mA （Iy）
6：1~5VDC （Vy）
8：0~10VDC （Vd）注①
F：OC頻率輸出
（0~5 KHZ,0~10 KHZ）
2：12V
3：15V
4：24V
7：48V
S1
0.2
0~1-100mA
S2
0.5
0~0.1-5A
8：110V
9：220V
S3
0.2
0~1-100mA
0.5
0~0.1-5A
01A：特別適用于電鍍行業或強信號干擾場合
3：0~5V DC （Vz）
4：0~20mA （Iz）
5：4~20mA （Iy）注①
6：1~5VDC （Vy）
8：0~10VDC （Vd）
2：12V
3：15V
4：24V
S2
0.2
0~0.001-5A
8：110V
9：220V
S3
0.2
0~0.001-2A
0.5
0~2-5A
02：調制兩隔離
3：0~5V DC （Vz）
4：0~20mA （Iz）
2：12V
3：15V
H2
0.2
0~1-50mA
3：0~5V DC （Vz）
4：0~20mA （Iz）
5：4~20mA （Iy）
6：1~5VDC （Vy）
8：0~10VDC （Vd）注①
F：OC頻率輸出
（0~5 KHZ,0~10 KHZ）
2：12V
3：15V
4：24V
7：48V
S1
0.2
0~1-100mA
S2
0.5
0~0.1-5A
8：110V
9：220V
S3
0.2
0~1-100mA
0.5
0~0.1-5A
2：12V
3：15V
4：24V
8：110V
9：220V
D2注③
0.2
0~1-100mA
0.5
0~0.1-5A
3：0~5V DC （Vz）
8：0~10VDC （Vd）注①
2：12V
4：24V
H4
0.5
0~1-500mA
選型注意事項：
注①…選用該輸出類型時，負載電阻RL應≤250Ω，如250Ω＜RL≤500Ω時，請用戶在訂貨時注明。
注②…輸入為雙向直流命名CE-IB，輸入為脈動直流時命名CE-IM，其他參數選擇不變。
注③…D2為高可靠、高穩定、高抗干擾、超薄型。
注④…對于H2、S1外型，不提供110V、220V輔助電源產品。
選型示例：CE－IZ01－32MS2－0.2/0~20mA
描述：輸入單路直流電流:0~20mA,輸出:0~5V,輔助電源:+12V,MS2外型（端子輸入），等級指數:0.2級
