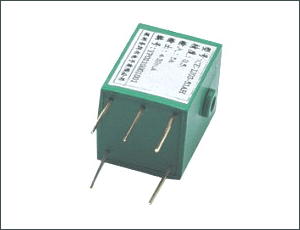

CE-VJ03-32MH1電壓隔離傳感器

時間： 2013-11-11　

CE-VJ03-32MH1電壓隔離傳感器

聯系電話：020-82348735，傳真：020-82348703

單相交流電壓隔離傳感器/變送器

型號：	CE-VJ03		負載能力：	電壓輸出≤5mA
	CE-VJ03A（真有效值）			電流輸出≤300Ω
輸入范圍：	0～1V 0～1000V		響應時間：	400 mS
輸出類型：	5V或4-20 mA		輔助電源：	+12V或+15V或+24V或AC220V
精度等級：	0.5級		靜態功耗：	200 mW

產品特性選擇表（請按'從左到右的原則'選出可選項）

產品類型	輸入性能	輸出類型	輔助電源	穿孔	外形	精度	輸入量程范圍
CE-VJ	03：?jiǎn)温?span>（兩隔離，110V/220V供電為三隔離）	3：0~5V DC （Vz） 8：0~10VDC （Vd）	2：12V 3：15V	M：無孔	H1	0.5	0~1-400V（需外接分壓電阻）
					H2
					H3
			2：12V 4：24V		H4
		1：0~5V RMS（Vg） 3：0~5V DC （Vz） 4：0~20mA （Iz）注① 5：4~20mA （Iy）注① 6：1~5VDC（Vy） 7：4~20mA （Id）注② 8：0~10V DC （Vd） F：OC頻率信號輸出 （0~5 KHZ,0~10 KHZ）	2：12V 3：15V 4：24V 7：48V		S1	0.2 0.5	0~1-500V
			2：12V 3：15V 4：24V 7：48V 8：110V 9：220V		S2
					S3
	01：?jiǎn)温?span>（直流供電三隔離）	3：0~5V DC （Vz） 4：0~20mA （Iz）注① 5：4~20mA （Iy）注① 6：1~5VDC（Vy） 8：0~10V DC （Vd） F：OC頻率信號輸出 （0~5 KHZ,0~10 KHZ）	2：12V 3：15V 4：24V		S2	0.2 0.5	0~1-500V
			8：110V 9：220V		S3	0.5	0~1-500V
					SK	0.5	0~1-600V
	01A：用于畸變或非正弦波交變信號的真有交值檢測	3：0~5V DC （Vz） 4：0~20mA （Iz）注① 5：4~20mA （Iy）注① 6：1~5VDC（Vy） 8：0~10V DC （Vd） F：OC頻率信號輸出 （0~5 KHZ,0~10 KHZ）	2：12V 3：15V 4：24V		S3	0.2 0.5	0~1-500V
			8：110V 9：220V		SK	0.5	0~1-600V
	03A：用于畸變或非正弦波交變信號的真有交值檢測	3：0~5V DC （Vz） 4：0~20mA （Iz）注① 5：4~20mA （Iy）注① 8：0~10V DC （Vd） F：OC頻率信號輸出 （0~5 KHZ,0~10 KHZ）	2：12V 3：15V 4：24V 7：48V		S1	0.2 0.5	0~1-500V
					S2
			8：110V 9：220V		S3

選型注意事項：
注①…選用該輸出類型時，負載電阻RL應≤250Ω，如250Ω＜RL≤500Ω時，請用戶在訂貨時注明。
注②…二線制4~20mA輸出，應選24V輔助電源。
選型示例：CE－VJ03－52MS2－0.2/0~250V。
描 述：輸入單相交流電壓：0~250V,輸出:4~20mA,輔助電源：+12V, 無孔（端子輸入），等級指數：0.2級的S2型電量隔離變送器。

描述：輸入單路直流電流:0~20mA,輸出:0~5V,輔助電源:+12V,MS2外型（端子輸入），等級指數:0.2級3.1上電紅燈不亮
模擬型交直流變送器使用常見故障與排查
1加輔助電源和輸入信號后，沒信號輸出
·斷電檢查產品接線與接線圖是否相符，接線端子與連接導線電氣接觸是否良好，端子緊固螺釘是否旋緊；連接導線要在端子之上，而不是端子之下，見如圖：

正確端子接線如下：	錯誤端子接線如下：

·檢查輔助電源、輸入電量值是否與產品標簽上的標稱值一致，直流輸入的極性是否接反；
·檢查負載電阻是否滿足1.3條要求；
·確認以上檢查校正無誤后重新加電，仍無輸出時，若用戶無條件繼續排查，可將產品退回廠家處理。
2有輸出，但輸出偏差超過規定的精度等級，甚至異常
·按2.1條要求檢查，確認是否有誤并校正；
·用精度等級優于產品精度等級的數字萬用表測量輔助電源、輸入電量的額定值是否與產品標簽上標定的量程相符；
·CE-P、CE-Q類功率產品輸入信號相線、相序連接順序是否正確，接錯會導致輸出異常；
·檢查產品使用條件與環境是否滿足1.3、1.5、1.8條規定；
·確認以上檢查校正無誤后重新加電，輸出仍不正常時，若用戶無條件繼續排查，可將產品退回廠家處理。
3輸出信號跳動或快速上下漂移
· 按2.1條要求檢查，確認并校正接線是否正確，輔助電源接地（大地）是否良好；
· 輔助電源電壓是否在跳動，紋波是否≤0.4％；
· 輸入信號是否跳動，幅值是否在產品規定量程內；
· 產品使用條件環境是否滿足1.3、1.5、1.7、1.8條規定；
· 確認以上檢查校正無誤后重新加電，輸出仍不正常時，若用戶無條件繼續排查，可將產品退回廠家處理。
4產品工作一段時間后沒輸出
· 用起子柄輕擊產品外殼，檢查端子緊固螺釘和連接線是否有松動和接觸不良；
· 檢測輔助電源電壓和輸入電量是否正常；
· 檢查輸出負載是否仍符合1.3條要求；
· 確認以上檢查無誤，加電仍無輸出時，若用戶無條件繼續排查，可將產品退回廠家處理。
5 CE-VZ02、S外形電壓輸出產品，加輔助電源和輸入信號后，沒信號輸出
解答：
（1）斷電檢查產品接線與接線圖是否相符，實物產品正接錢圖如下：
