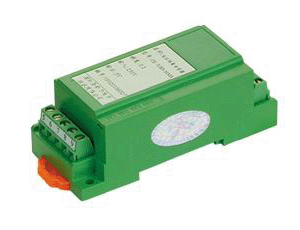

CE-VJ03-20MS1電壓隔離傳感器

時間： 2013-11-13　

CE-VJ03-20MS1電壓隔離傳感器

聯系電話：020-82348735，傳真：020-82348703

無源單相交流電壓隔離傳感器/變送器

型號： CE-VJ03-10 精度等級： 0.5級或1.0級
CE-VJ03-20 響應時間： ≤15uS
輸入范圍： 0～500V 輔助電源： 無源
輸出類型： 跟蹤電壓或跟蹤電流 負載能力： 詳見下表

產品特性表

型號

輸出
類型

隔離
耐壓

線性
誤差

工頻
相差

額定變化/

輸出標稱值

負載條件

響應時間

過載能力

安裝方式

CE-VJ03-10

Vg ≤2500VDC ≤0.2% 35′ 0～1V >1MΩ ≤15uS 2倍，一秒5次 PCB/導軌/螺孔
CE-VJ03-20 Ig 0～1mA ≤1.2V

產品選型表 （請按"從左到右的原則"選出可選項）

主型號

輸出類型

輔助電源

穿孔方式
（mm）

外形結構

等級指數

輸入范圍

CE-VJ03 1-跟蹤電壓Vg
2-跟蹤電流Ig 		0-無源 M--無孔

H1
H2
S1
S2

0.5
1.0 		10V,50V,100V,110V,
220V,250V,380V,
400V,500V,1000V

選型示例：CE-VJ03-20MS2-1.0/400V
描 　 述：端子輸入式單相交流電壓隔離無源變送器，跟蹤電流輸出0-1mA，無孔（端子輸入），S3結構，
等級指數1.0，交流輸入電壓400V。


CE-T模擬系列變送器使用須知
為減少CE產品使用故障，請用戶在產品加電測試和使用前必須仔細閱讀使用說明書，并遵守以下注意事項：
1.1 輔助電源電壓必須符合產品標簽上規定的額定值，精度不低于5％，紋波≤0.4％，公共輸出端最好接大地。
1.2 使用時，必須按產品對應的接線圖正確連接信號輸入、輸出和電源接線，輔助電源和輸入信號、輸出信號（三隔離產品）之間不能共地，檢查無誤并確認端子與信號線芯接觸良好后，再接通輔助電源和輸入信號。
1.3 如用戶訂貨時無特殊申明，電流信號輸出型產品的輸出端負載電阻應≤250Ω，且不得在加電條件下長時間開路電壓或頻率輸出型產品的輸出端負載電阻應≥2KΩ，且不得在加電條件下讓負載電阻＜＜2KΩ或短路；外接負載均應為無源負載。
1.4 產品使用環境應無結露，無導電塵埃和破壞絕緣、金屬的腐蝕性氣體存在；
1.5 產品用于強電磁干擾環境時，輸入輸出線信號連線應使用屏蔽線，電壓或頻率信號輸出線長度以不超過1米為宜集中安裝時，產品安裝間距應≥10mm。
1.6 產品出廠時已按產品標準調好零點和精度，使用時請勿隨意調校。
1.7 如用戶訂貨時無特殊申明，交流電量變送器出廠電氣指標是按輸入50HZ電量校正。
1.8 如用戶訂貨時無特殊申明，變送器工作環境溫度為0~50℃。
1.9 CE系列產品通常在交流屏、直流屏和其它電氣自動測控裝置中使用，如產品的信號輸入輸出接線需暴露在室外用戶應考慮采取防雷措施。
