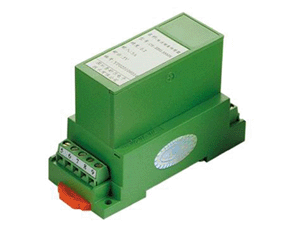

CE-F01-52FS2頻率隔離傳感器

時間： 2013-11-12　

CE-F01-52FS2頻率隔離傳感器

聯系電話：020-82348735，傳真：020-82348703

頻率型電量隔離傳感器/變送器

型號：

CE-F01

負載能力：

電壓輸出≤5mA

電流輸出≤300Ω

輸入范圍：

0～55Hz 0～5KHz

響應時間：

400 mS

輸出類型：

5V或4-20 mA

輔助電源：

+12V或+15V或+24V

精度等級：

0.5級

靜能功耗：

300 mW

產品特性表

主型號

隔離原理

隔離耐壓

響應時間

過載能力

靜能功耗（mW）

安裝方式

Vz,Vd,Vg,Iz輸出

Iy輸出

CE-F01

光 電

≤2500VDC

≤400mS

2倍1秒10次

200

250

導軌式

產品選型表 （請按"從左到右的原則"選出可選項）

主型號

輸出類型

輔助電源

輸入波形

外形
結構

等級
指數

常用額定值

頻率

電壓

CE-F01

3--0~5VDC（Vz）
4--0~20mA（Iz）*
5--4~20mA（Iy）*
8--0~10VDC（Vd）

2---12V
3---15V
4---24V
9---220V

F---方波
O---OC頻率信號
R---過零任意波形
T---TTL電平
Z---正弦波

S2
S3

0.5

55Hz，100Hz,
1kHz，2kHz,
5kHz

50V，110V，
250V，400V，
500V


CE-F03頻率隔離隔離傳感器介紹

型號：

CE-F03

負載能力：

電壓輸出≤2KΩ

電流輸出≤300Ω

輸入范圍：

45～55Hz（0-500V）、 45～65Hz（0-500V）

響應時間：

≤200 mS

輸出類型：

5V、4-20mA、0-20mA、

輔助電源：

+12V或+15V或+24V或AC220V

精度等級：

0.5級

靜態功耗：

電壓輸出≤400 mW、電流輸出≤450 mW

產品特性表

主型號

隔離原理

隔離耐壓

響應時間

過載能力

靜態功耗（mW）

安裝方式

Vz,Vd,Vg,Iz輸出

Iy輸出

CE-F03

光 電

≤2500VDC

≤200mS

2倍1秒10次

400

450

導軌式或螺釘

產品選型表 （請按"從左到右的原則"選出可選項）

主型號

輸出類型

輔助電源

輸入波形

外形
結構

等級
指數

常用額定值

頻率

電壓

CE-F03

3---0~5VDC（Vz）
4---0~20mA（Iz）
5---4~20mA（Iy）*

2---12V
3---15V
4---24V

Z---正弦波
O---OC頻率信號
R---過零任意波形
T---TTL電平
Z---正弦波

S2

0.5

45~65Hz
45~55Hz

50V,110V

250V,500V

8---110V
9---220V

S3

*-選用該輸出類型時，負載電阻應RL≤250Ω。如250Ω
選型示例：
CE－F03－32FS2－0.5/45~55Hz（250V）
描 述：輸入45~55Hz正弦波信號（電壓250V），輸出：0~5V，輔助電源：+12V，等級指數：0.5級的S1型電量隔離傳感器。

CE系列電量隔離變送器使用須知：
為減少CE產品使用故障，請用戶在產品加電測試和使用前必須仔細閱讀使用說明書，并遵守以下注意事項：
1、輔助電源電壓必須符合產品標簽上規定的額定值，精度不低于5％，紋波≤0.4％，公共輸出端最好接大地。
2、使用時，必須按產品對應的接線圖正確連接信號輸入、輸出和電源接線，輔助電源和輸入信號、輸出信號（三隔離產品）之間不能共地，檢查無誤并確認端子與信號線芯接觸良好后，再接通輔助電源和輸入信號。
3、如用戶訂貨時無特殊申明，電流信號輸出型產品的輸出端負載電阻應≤250Ω，且不得在加電條件下長時間開路電壓或頻率輸出型產品的輸出端負載電阻應≥2KΩ，且不得在加電條件下讓負載電阻＜＜2KΩ或短路；外接負載均應為無源負載。
4、產品使用環境應無結露，無導電塵埃和破壞絕緣、金屬的腐蝕性氣體存在；
5、產品用于強電磁干擾環境時，輸入輸出線信號連線應使用屏蔽線，電壓或頻率信號輸出線長度以不超過1米為宜集中安裝時，產品安裝間距應≥10mm。
6、產品出廠時已按產品標準調好零點和精度，使用時請勿隨意調校。
7、如用戶訂貨時無特殊申明，交流電量變送器出廠電氣指標是按輸入50HZ電量校正。
8、如用戶訂貨時無特殊申明，變送器工作環境溫度為0~50℃。
9、CE系列產品通常在交流屏、直流屏和其它電氣自動測控裝置中使用，如產品的信號輸入輸出接線需暴露在室外用戶應考慮采取防雷措施

模擬型交直流變送器使用常見故障與排查
2.1加輔助電源和輸入信號后，沒信號輸出
·斷電檢查產品接線與接線圖是否相符，接線端子與連接導線電氣接觸是否良好，端子緊固螺釘是否旋緊；連接導線要在端子之上，而不是端子之下，見如圖：


正確端子接線如下： 錯誤端子接線如下：



·檢查輔助電源、輸入電量值是否與產品標簽上的標稱值一致，直流輸入的極性是否接反；
·檢查負載電阻是否滿足1.3條要求；
·確認以上檢查校正無誤后重新加電，仍無輸出時，若用戶無條件繼續排查，可將產品退回廠家處理。
2.2有輸出，但輸出偏差超過規定的精度等級，甚至異常
·按2.1條要求檢查，確認是否有誤并校正；
·用精度等級優于產品精度等級的數字萬用表測量輔助電源、輸入電量的額定值是否與產品標簽上標定的量程相符；
·CE-P、CE-Q類功率產品輸入信號相線、相序連接順序是否正確，接錯會導致輸出異常；
·檢查產品使用條件與環境是否滿足1.3、1.5、1.8條規定；
·確認以上檢查校正無誤后重新加電，輸出仍不正常時，若用戶無條件繼續排查，可將產品退回廠家處理。
2.3輸出信號跳動或快速上下漂移
· 按2.1條要求檢查，確認并校正接線是否正確，輔助電源接地（大地）是否良好；
· 輔助電源電壓是否在跳動，紋波是否≤0.4％；
· 輸入信號是否跳動，幅值是否在產品規定量程內；
· 產品使用條件環境是否滿足1.3、1.5、1.7、1.8條規定；
· 確認以上檢查校正無誤后重新加電，輸出仍不正常時，若用戶無條件繼續排查，可將產品退回廠家處理。
2.4產品工作一段時間后沒輸出
· 用起子柄輕擊產品外殼，檢查端子緊固螺釘和連接線是否有松動和接觸不良；
· 檢測輔助電源電壓和輸入電量是否正常；
· 檢查輸出負載是否仍符合1.3條要求；
· 確認以上檢查無誤，加電仍無輸出時，若用戶無條件繼續排查，可將產品退回廠家處理。
2.5 CE-VZ02、S外形電壓輸出產品，加輔助電源和輸入信號后，沒信號輸出
解答：
（1）斷電檢查產品接線與接線圖是否相符，實物產品正接錢圖如下：

CE-VZ02-32MS1正確的輸入接線如下： CE-VZ02-32MS1正確的輸出接線如下：
1:信號輸入正端；3:信號輸入負端 5:電源正端；6:電源負端、信號輸出負端；8:信號輸出正端


*-選用該輸出類型時，負載電阻應RL≤250Ω。如250Ω
選型示例：CE－F01－32FS2－0.5/0~55Hz（250V）
描 述：輸入0~55Hz方波信號（電壓250V），輸出：0~5V，輔助電源：+12V，等級指數：0.5級的S2型電量隔離傳感器
