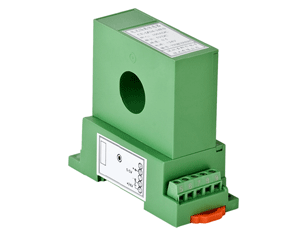

CE-IJ03-34ES3電流隔離傳感器

時間： 2013-11-08　

CE-IJ03-34ES3電流隔離傳感器

聯系電話：020-82348735，傳真：020-82348703

電流傳感器的作用：
電流感應器：通過測量置于電流路徑上的電阻上的壓降來監視電流的電路（盡管存在著其它技術，例如磁相關技術，但這里的討論僅限于并聯電阻電流測量）。（參見圖 1）電流傳感器輸出一個與通過測量路徑的電流成比例的電壓或電流。

圖 1：伏特計測量通過電阻的壓降
范圍廣泛的各種應用均得益于能夠測量電流。傳統上，電流感應主要用于電路保護和報告。但是隨著技術的發展，電流感應作為一種監視性能的手段而變得日漸重要，而監視性能的最終目的是改善它。
因電流感應而獲益的部分應用：
過流保護和監控電路
4-20mA 系統
可編程電流源
線性和開關模式電源
電池充電器
對于依靠電池供電的電路，您需要了解電流進出充電電池的比率。
成比例螺線管控制、線性或 PWM

產品特點：
1、檢測精度高：檢測范圍達：0.5～100mA；低端檢測誤差不超過15uA
2、使用方便：采用穿孔式輸入方式，非常便于用戶安裝和調試。
3、過載能力強：可承受大電流沖擊；同時可在在高電壓環境下檢測，規避了接線式檢測不可回避的弱點。 4、電源適應寬：本產品只需單電源工作，同時受電源拉偏影響小，解決了傳統（霍爾磁平衡原理）的雙電源工作和受電源拉偏影響大的問題
5、穩定性高：
①產品采用多種屏蔽措施，非常有效的抑制空間干擾確保檢測精度和穩定性；
②溫度特性好：溫度每變化1℃，輸出漂移量小于400ppm；
③零點特性好：不同于傳統（霍爾磁平衡原理）的原理，使產品具有良好零點特性。
④本產品輸入/輸出/電源都采取突波抑制措施，使產品達到《IEC61000-4-5(GBT17626.5)》標準的三級抗干擾等級。
6、安全性能高：由于使用非接觸式輸入，使輸入隔離耐壓達35KV(非裸線情況).極大的提高產品使用安全性。

型號：	CE-IJ03	負載能力：	電壓輸出≤5mA
	CE-IJ03A（真有效值）		電流輸出≤300Ω
輸入范圍：	0～0.5A /0～300A AC	響應時間：	≤400 mS
輸出類型：	5V或4-20 mA	輔助電源：	+12V或+15V或+24V或AC220V
精度等級：	0.5級	靜態功耗：	200 mW

產品特性表

主型號	隔離原理	隔離耐壓	響應時間	過載能力	靜態功耗（mW）		安裝方式
					Vz,Vd,Vg,Iz輸出	Iy輸出
CE-IJ03	互感器	≤2500VDC	≤300mS	穿孔輸入式產品20倍且小于500A，一秒5次；端子輸入式產品≤10A，一秒5次	50(H1型) 200(S型及其它類型)	250	導軌/PCB/螺孔
CE-IJ03A			≤400mS

產品選型表 （請按"從左到右的原則"選出可選項）

主型號	輸出類型	輔助電源	穿孔方式	外形結構	等級 指數	常用額定值
CE-IJ03	3---0~5V DC (Vz) 8---0~10V DC (Vd)	2---12V 3---15V	B---ф6.5	H1	0.5	0.5A,1A,5A,10A,15A,25A
	3---0~5V DC (Vz)		C---ф9	D	0.5	1A～40A
	3---0~5V DC (Vz) 4---0~20mA (Iz) 5---4~20mA (Iy)		L---ф37	H7	1.0	50A～100A
CE-IJ03 CE-IJ03A	1---0~5V RMS(Vg:跟　　蹤輸出)* 3---0~5V DC (Vz) 4---0~20mA (Iz) 5---4~20mA (Iy) 6---1~5VDC(Vy)* 7---4~20mA (Id:兩線制)*** 8---0~10V DC (Vd)*	2---12V 3---15V 4---24V 5---±12V 6---±15V 8---110V# 9---220V#	M---無孔	S2	0.2 0.5 1.0	0.5A,1A,5A
			B---ф6.5	S2		5A,10A,15A,25A
			E---ф20	S3		20mA,100mA,500mA,1A 30A,50A,75A,100A,120A, 150A,200A,250A,300A
	3---0~5V DC (Vz) 4---0~20mA (Iz) 5---4~20mA (Iy)** 6---1~5VDC(Vy)* 8---0~10V DC (Vd)*	8---110V 9---220V	M---無孔	SK		0.5A,1A,5A
			B---ф6.5			5A,10A,15A,25A
			E---ф20			30A,50A,75A,100A,120A, 150A,200A,250A,300A

*-CE-IJ03A無Vg、Vy、Vd輸出形式，等級指數現只有0.5級。
**-選用該輸出類型時，負載電阻應RL≤250Ω。如250Ω<>時，請用戶在訂貨時注明。
***-二線制4~20mA輸出，應選24V輔助電源；CE-IJ03A無Id輸出形式。
#-對于ES3型，不提供110V、220V輔助電源產品

CE系列電量隔離變送器使用須知
為減少CE產品使用故障，請用戶在產品加電測試和使用前必須仔細閱讀使用說明書，并遵守以下注意事項：
1、輔助電源電壓必須符合產品標簽上規定的額定值，精度不低于5％，紋波≤0.4％，公共輸出端最好接大地。
2、使用時，必須按產品對應的接線圖正確連接信號輸入、輸出和電源接線，輔助電源和輸入信號、輸出信號（三隔離產品）之間不能共地，檢查無誤并確認端子與信號線芯接觸良好后，再接通輔助電源和輸入信號。
3、如用戶訂貨時無特殊申明，電流信號輸出型產品的輸出端負載電阻應≤250Ω，且不得在加電條件下長時間開路電壓或頻率輸出型產品的輸出端負載電阻應≥2KΩ，且不得在加電條件下讓負載電阻＜＜2KΩ或短路；外接負載均應為無源負載。

產品選型：
CE-IJ03-31BS，CE-IJ03-32BS，CE-IJ03-33BS，CE-IJ03-34BS，
CE-IJ03-35BS，CE-IJ03-36BS，CE-IJ03-37BS，CE-IJ03-38BS，
CE-IJ03-39BS，CE-IJ01-39BS，CE-IJ03-30DS3，CE-IJ03-31DS3，
CE-IJ03-32DS3，CE-IJ03-33DS3，CE-IJ03-34DS3，CE-IJ03-35DS3，
CE-IJ03-36DS3，CE-IJ03-37DS3，CE-IJ03-38DS3，CE-IJ03-39DS3，
CE-IJ03-32BH1，CE-IJ03-50BS，CE-IJ03-51BS，CE-IJ03-52BS，
CE-IJ03-53BS，CE-IJ03-54BS，CE-IJ03-55BS，CE-IJ03-56BS，
CE-IJ03-57BS，CE-IJ03-58BS，CE-IJ03-59BS，CE-IJ01-59BS，
CE-IJ03-50DS3，CE-IJ03-51DS3，CE-IJ03-52DS3，CE-IJ03-53DS3，
CE-IJ03-54DS3，CE-IJ03-55DS3，CE-IJ03-56DS3，CE-IJ03-57DS3，
CE-IJ03-58DS3，CE-IJ03-59DS3，CE-IJ03-50BH2，CE-IJ03-51BH2，
CE-IJ03-52BH2，CE-IJ03-53BH2，CE-IJ03-54BH2，CE-IJ03-55BH2，
CE-IJ03-56BH2，CE-IJ03-57BH2，CE-IJ03-58BH2，CE-IJ03-59BH2，
CE-IJ03-54BH4，CE-IJ03-74BS，CE-IJ03-74DS3，CE-IJ03-F0BS，
CE-IJ03-F1BS，CE-IJ03-F2BS，CE-IJ03-F3BS，CE-IJ03-F4BS，
CE-IJ03-F5BS，CE-IJ03-F6BS，CE-IJ03-F7BS，CE-IJ03-F8BS，
CE-IJ03-F9BS，CE-IJ03-30ES3，CE-IJ03-31ES3，CE-IJ03-32ES3，
CE-IJ03-33ES3，CE-IJ03-34ES3，CE-IJ03-35ES3，CE-IJ03-36ES3，
CE-IJ03-37ES3，CE-IJ03-38ES3，CE-IJ03-39ES3，CE-IJ03-50ES3
CE-IJ03-51ES3，CE-IJ03-52ES3，CE-IJ03-53ES3，CE-IJ03-54ES3，
CE-IJ03-55ES3，CE-IJ03-56ES3，CE-IJ03-57ES3，CE-IJ03-58ES3，
CE-IJ03-59ES3，CE-IJ03-30GS，CE-IJ03-31GS，CE-IJ03-32GS，
CE-IJ03-33GS，CE-IJ03-34GSCE-IJ03-35GS，CE-IJ03-36GS，
CE-IJ03-37GS，CE-IJ03-38GS，CE-IJ03-39GS，CE-IJ03-50GS，
CE-IJ03-51GS，CE-IJ03-52GS，CE-IJ03-53GS，CE-IJ03-54GS，
CE-IJ03-55GS，CE-IJ03-56GS，CE-IJ03-57GS、CE-IJ03-58GS，
CE-IJ03-59GS，CE-IJ03-74ES3
CE-IJ03A-30MS、CE-IJ03A-31MS、CE-IJ03A-32MS、CE-IJ03A-33MS、CE-IJ03A-34MS、CE-IJ03A-35MS
CE-IJ03A-36MS、CE-IJ03A-37MS、CE-IJ03A-38MS、CE-IJ03A-39MS、CE-IJ03A-50MS、CE-IJ03A-51MS
CE-IJ03A-52MS、CE-IJ03A-53MS、CE-IJ03A-54MS、CE-IJ03A-55MS、CE-IJ03A-56MS、CE-IJ03A-57MS
CE-IJ03A-58MS、CE-IJ03A-59MS、CE-IJ03A-30BS、CE-IJ03A-31BS、CE-IJ03A-32BS、CE-IJ03A-33BS
CE-IJ03A-34BS、CE-IJ03A-35BS、CE-IJ03A-36BS、CE-IJ03A-37BS、CE-IJ03A-38BS、CE-IJ03A-39BS
CE-IJ03A-30DS3、CE-IJ03A-31DS3、CE-IJ03A-32DS3、
CE-IJ03A-33DS3、CE-IJ03A-34DS3、CE-IJ03A-35DS3、
CE-IJ03A-36DS3、CE-IJ03A-37DS3、CE-IJ03A-38DS3、
CE-IJ03A-39DS3、CE-IJ03A-50BS、CE-IJ03A-51BS、
CE-IJ03A-52BS、CE-IJ03A-53BS、CE-IJ03A-54BS、
CE-IJ03A-55BS、CE-IJ03A-56BS、CE-IJ03A-57BS
CE-IJ03A-58BS、CE-IJ03A-59BS、CE-IJ03A-50DS3、
CE-IJ03A-51DS3、CE-IJ03A-52DS3、CE-IJ03A-53DS3
CE-IJ03A-54DS3、CE-IJ03A-55DS3、CE-IJ03A-56DS3、
CE-IJ03A-57DS3、CE-IJ03A-58DS3、CE-IJ03A-59DS3
CE-IJ03A-31ES3、CE-IJ03A-32ES3、CE-IJ03A-33ES3、
CE-IJ03A-34ES3、CE-IJ03A-35ES3、CE-IJ03A-36ES3
CE-IJ03A-37ES3、CE-IJ03A-38ES3、CE-IJ03A-39ES3、
CE-IJ03A-50ES3、CE-IJ03A-51ES3、CE-IJ03A-52ES3
CE-IJ03A-53ES3、CE-IJ03A-54ES3、CE-IJ03A-55ES3、
CE-IJ03A-56ES3、CE-IJ03A-57ES3、CE-IJ03A-58ES3
CE-IJ03A-59ES3、CE-IJ21-74BS3
