SWP-LCD-NLT802-82-AC-LH-2P-W-S天然氣流量積算控制儀

時間： 2013-12-30　

SWP-LCD-NLT802-82-AC-LH-2P-W-S天然氣流量積算控制儀

電話：020-82348735，傳真：020-82348703

一、儀表特點

1、同時顯示天然氣流量測量系統的多個參數（如：時間、差壓、壓力、溫度、流量、積算量等），還可根據用戶要求顯示FZ、FG等，更有利于對生產工藝參數的監控。

 2、可接3路被測信號，滿足溫度補償、壓力補償、溫壓全補償?shù)姆e算要求。

3、新增加的掉電記錄功能可記錄儀表工作期間掉電發生的實時時間、掉電次數及掉電時間累積值，防止人為或意外掉電造。

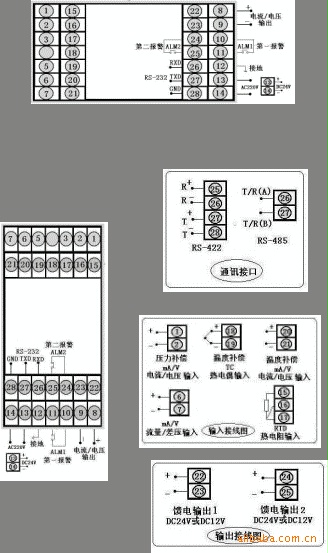

二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參考隨機接線圖）

型號

SWP-LCD-NLT系列

接 線 圖

儀表

外形


儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g



儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g



三、SWP-LCD-NLT系列天然氣流量積算控制儀型譜表

型 號

代 　　碼

說　　 明

SWP-LCD-N

　□ □□-□ □ - □ □ □ -□ □ □-□ -□ -□

新一代大屏幕帶背光液晶顯示儀表

儀表功能

LT

























天然氣流量積算儀表

外形尺寸

8

























160×80mm（橫式）80×160mm（豎式）

控制作用

02























帶補償輸入

通訊方式

□





















參見"通訊方式"

輸出方式

□



















參見"變送輸出方式"

流量信號類型

□

















參見"輸入類型"

壓力補償類型

□















參見"輸入類型"

溫度補償類型

□













參見"輸入類型"

第一報警方式

N

H

L













無控制（或報警，可省略）

上限控制（或報警）

下限控制（或報警）



第二報警方式

N

H

L











無控制（或報警，可省略）

上限控制（或報警）

下限控制（或報警）



第三報警方式

N

H

L









無控制（或報警，可省略）

上限控制（或報警）

下限控制（或報警）



饋電輸出

N

P

2P







無饋電輸出（可省略）

單路DC24V饋電輸出

雙路DC 24V饋電輸出



供電方式

W

T







DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）



外形特征

S





豎式顯示儀表

橫式顯示儀表（可省略）



★輸入類型

代碼

輸入類型

測 量 范 圍

代碼

輸入類型

測 量 范 圍

說 明

A

4～ 20 mA

-1999～99999 d

O

脈沖-集電極開路

0～5KHz

本表所列為最大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍

B

0～ 10 mA

-1999～99999 d

G

Pt100

-200～650℃

C

1～ 5 V

-1999～99999 d

E

熱電偶E型

0～1000 ℃

D

0～ 5 V

-1999～99999 d

K

熱電偶K型

0～1300 ℃

M

0～ 20 mA

-1999～99999 d

R

PT100.1

-1999～99999 d

F

脈 沖

0～5KHz

N

無補償輸入



★通訊方式

選型代碼

0

2

4

8

9

通訊方式

無通訊

RS-232

RS-422

RS-485



★變送輸出方式

選型代碼

0

1

2

3

4

5

輸出方式

無輸出

繼電器

4～20mA

0～10mA

1～5V




SCR--可控硅過零觸發脈沖輸出，SSR--固態繼電器控制輸出，SOT--雙向可控硅輸出

★型號舉例：①SWP-LCD-NLT802-21-BC-HL－P－W－S

帶補償輸入，通訊方式RS-232，輸出方式為繼電器輸出，輸入類型為第一路0～10 mA，第二路1～5V，第一報警為上限報警，第二報警為下限報警，單路DC24V饋電輸出，DC24V供電，豎表。②SWP-LCD-NLT802-82-AC-LH－N－T

帶補償輸入，通訊方式RS-485，輸出方式為4～20mA，輸入類型為第一路4～20mA，第二路1～5V， 第一報警為下限報警，第二報警為上限報警，無饋電輸出，AC90～265V供電（開關電源），橫表。
