CE-C02功率隔離傳感器

時間： 2013-11-14　

CE-C02功率隔離傳感器

聯系電話：020-82348735，傳真：020-82348703

產品特性表：

主型號

隔離原理

隔離耐壓

響應時間

過載能力

靜態功耗（MW）

安裝方式

Vz,Vd,Vy,Iz輸出

ly輸出



CE-C02

互感器

2500VDC

≤250mS

2倍額定輸入，1秒10次

350

400

導軌/螺栓

CE-C03

產品選型表（請按“從左到右的原則”選出可選項）

主型號

輸出類型

輔助電源

穿孔方式（MM）

外形結構

等級指數

標稱輸入值或范圍

功率因數

電壓/電流

CE-C02

3--0~5VDC（VZ）

4---0~20MA（LZ）*

5---4~20MA（LY）*

6---1~5VDC（VY）

8---0~10VDC（VD）**

2---12V-30V（12,24V電源適用）

B---Φ6.5

S3

0.5

0~1

0.05L~1~0.05C**

0~500V

0~25A

CE-C03

*···選用該輸出類型時，負載電阻RL應≤250Ω，如250Ω＜RL≤500Ω時，請用戶務必在訂貨時注明。

**···當測量范圍為0.05L（超前）~1~0.05C（滯后）時，輸出類型應為3---2.5±2.5V、4---10±10MA、5---12±8MA、6---3±2V;當客戶要求電壓輸出時，產品出廠后以上所以電壓輸出方式客戶可通過產品上的撥碼開關選擇任意電壓輸出類型；電流輸出選擇類同。

產品接線圖（如圖）


CE-C02/03電壓輸出S型接線參考 CE-C02/03電流輸出S型接線參考

C03產品時，端子1腳接B相電壓、3腳接C相電壓，電流輸入為A相。其它未定義的引腳，用戶不能作為它用;電流輸出接9腳端子。

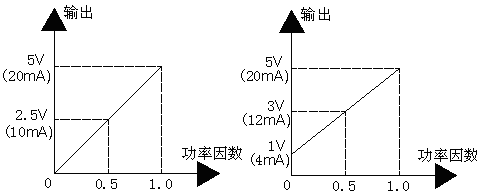

 輸入輸出特性圖

圖2 無極性 　　　　　　　　　　　　　　圖３ 無極性
　　　0-5V（0-20mA）輸出 　　　　　　　　　　1-5V（4-20mA）輸出

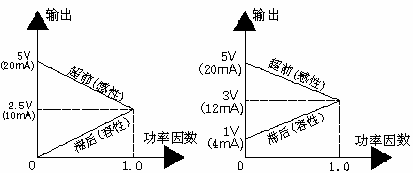

圖4 零點平移雙極性 　　　　　　圖5 零點平移雙極性
2.5±2.5V（10±10mA）輸出 　　　3±2V（12±8mA）輸出
