SWP-SSR-MD864-82-09-64-T智能巡檢儀

時間： 2014-01-02　

SWP-SSR-MD864-82-09-64-T智能巡檢儀

電話：020-82348735，傳真：020-82348703

一、儀表特點

　　1、設計上吸納了當今電腦的結構思路，硬件上采用內帶快閃存儲器的新型微處理器，軟件上引入中文WINDOWS的框架思路。

　　2、在人機操作與觀察界面上都對傳統的儀表做了挑戰性的改革，以中文菜單引導組態操作，以集中或分頁畫面顯示各通道的測量及報警結果，簡潔直觀地給人以"智能"的感受。

　　3、可接受多達64路同類型或不同類型被測輸入信號，根據用戶設定要求完成從信號采集，數據顯示，報警狀態及數據傳送的全過程。

二、儀表主要技術參數

輸入信號

輸出信號

開關量輸出	繼電器輸出--帶回差，觸點：AC 220V/3A DC 24V/6A（阻性負載）
	可控硅控制輸出--SCR（可控硅過零觸發脈沖）輸出，400V/0.5A
	固態繼電器輸出--SSR（固態繼電器控制信號）輸出，6～9V/0.05A（電壓不可調）
通訊輸出	接口方式 --標準串行雙向通訊接口 RS-485 RS-232 RS-422等
	波特率 --300 pbs～28.8 kbps 儀表內部自由設定

特性

測量精度	測量顯示精度：±0.2%FS±1字或 0.5%FS±1字
頻率轉換精度	±1脈沖（LMS）一般優于0.2％
測量范圍	-1999 ------ 99999字
分辨率	±1字
顯示方式	背光式大屏幕液晶（LCD）圖形顯示板
	顯示內容可由漢字，西文，數字等組成。
	通過面板按鍵可完成畫面翻頁，LCD畫面對比度/亮度調整等
控制/報警	報警畫面指示，蜂鳴器提示，可選擇繼電器帶回差ON/OFF輸出
參數設定	中文菜單提示，面板按鍵設定或上位機通過通訊口設定，設定參數密碼鎖定
保護方式	設定參數永久保存，數據斷電保存，內置 WATCHING DOG 電路
打印控制	直接配接各型串行打印機（如LQ-300K，TPuP系列微打等），打印接口為RS-232
打印精度	同儀表精度

使用環境

三、儀表外形及接線圖

型號

SWP-LCD-SSR-M 64路系列

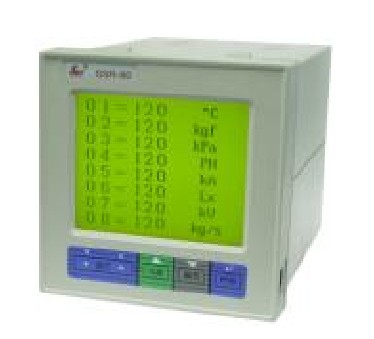

儀表外形

儀表尺寸:144×144×220mm 開孔尺寸:137×137mm 重量:1000g

接

線

圖

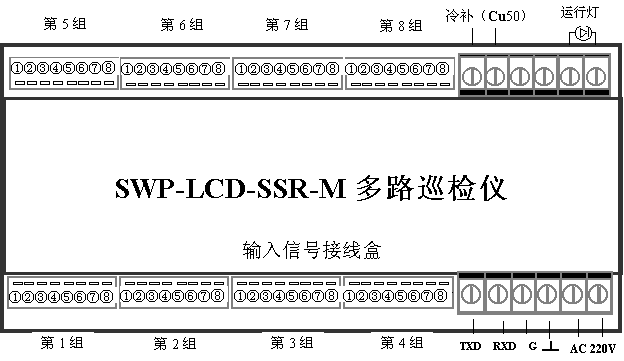

四、儀表輸入箱接線圖

★　第１組中①②③④對應的輸入回路號為第1路；⑤⑥⑦⑧對應的輸入回路號為第2路；

　　第２組中①②③④對應的輸入回路號為第3路；以此類推，最后為第16路。

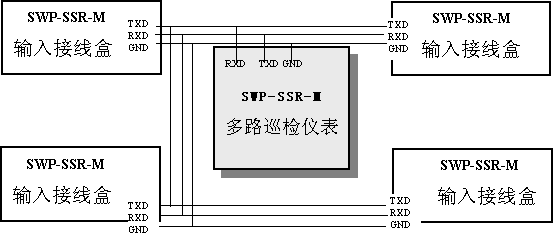

★　儀表與輸入盒的連接

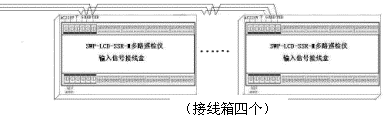

★　每一接線盒最多可接32路輸出信號，每臺儀表主機最多可接4個接線盒--128路輸出。

五、SWP-LCD-SSR-M 64路巡檢儀型譜表

★ 輸入類型

★ 全切換輸入分度號表

★　輸入通道數

選型代碼	16	32	48	64
控制作用	16路輸入	32路輸入	48路輸入	64路輸入

★ 輸出方式

選型代碼	0	1	2	3	4
報警方式	無繼電器輸出	統一報警輸出	分別上、下限報警輸出	上限或下限報警輸出	特殊規格（請注明）

注：特殊規格：　SSR――固態繼電器輸出　　　　SCR――可控硅過零觸發脈沖輸出

★ 型號舉例：

SWP-LCD-SSR-M816-22-09-16-T

　　16路輸入通道，通訊方式為RS－232，輸出方式為分別上、下限報警輸出，輸入類型為PT100.1，報警輸出點數為16，供電方式
