產品導航

您現在的位置： 首頁 > 日本小野ONOSOKKI > 手持式轉速表

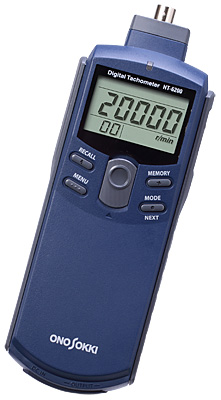

HT-6200手持式轉速表

時間： 2013-11-20　

HT系列轉速表：電話：020-32056193，傳真：020-82348703

HT-3200、HT-4200、HT-5500、HT-6100、HR-6800、FT-7200

HHT-6200手持式轉速計適用于汽油發動機，柴油發動機的轉速，以及電動車，混合動力車電機的轉速測量。轉速計的測量部與表示部一體化，使用內置電池進行工作。

根據測量對象及用途，可選購各種外接傳感器配套使用，如VP-1220發動機轉速傳感器，IP-292/296及IP-3000A/3100點火脈沖傳感器，OM-1200電磁式轉速傳感器，MP系列電磁式轉速傳感器，以及TTL邏輯電路信號傳感器，對選擇對象進行轉速測量。測量結果可以保存在內部存儲器內，最多可保存20個數據。并可方便地對保存數據進行確認檢查。

可支持轉速(r/min ，r/s)，累計旋轉次數(計數器)，旋轉周期，圓周速度(m/min)等多個項目的測量。同時標準配置模擬電壓信號(與監控信號切換選擇)和脈沖信號2種信號輸出功能。模擬電壓信號輸出可用于數據記錄儀的數據采集，監控信號輸出可用于確認傳感器的信號波形或連接FFT分析儀進行頻譜分析，脈沖信號輸出可用于進行轉速跟蹤分析時的FFT分析儀的轉速輸入信號。

特長：電動車，混合動力車的轉速測量

汽油發動機與柴油發動機的轉速測量

■ 對應傳感器 根據使用目的可選用的相應的傳感器
發動機 IP-292/296點火脈沖傳感器
IP-3000A/3100點火脈沖傳感器
OM-1200電磁式轉速傳感器
VP-1200發動機轉速傳感器(振動)
電機 OM-1200電磁式轉速傳感器
一般旋轉物

MP系列電磁式轉速傳感


  • 極值保持功能可在測量中表示最大值，最小值

  • 具有3種信號輸出功能

■ 模擬信號輸出 轉速值信號(用于轉速信號的數據采集記錄)
■ 監視信號輸出 傳感器的信號經過波形處理后的信號(用于波形的確認與分析)
■ 脈沖信號輸出 檢測出的脈沖信號(用于轉速信號的同步)

簡要規格

被測對象 汽油發動機 柴油發動機 電機 (電動車/混合動力車) 一般旋轉物
對應傳感器 ・點火脈沖傳感器
IP-296/292/31000/3000A，OM-1200
・發動機轉速傳感器(振動)
VP-1220 		・發動機轉速傳感器(振動)
VP-1220 		・電磁式轉速傳感器
OM-1200 		・電磁式轉速傳感器
MP-900/9000系列

*不能配套使用磁電式轉速傳感器MP-981/9820

測量對象部位 ・高壓點火線圈，初級端導線，次級端導線
・ECU轉速脈沖(5V)
・發動機氣缸頂部等(使用VP-1220時) 		・發動機氣缸頂部等(使用VP-1220時) ・電機 ・轉速檢測齒輪
※ 使用OM-1200測量電機轉速時，根據傳感器的設置位置，電機的種類，測量轉速范圍有可能與規格值不同。

汽油發動機，柴油發動機的轉速測量 發動機以外的轉速測量
測量單位 r/min(轉速) r/min (轉速)，r/s(轉速)
m/min(圓周速度)，ms(旋轉周期)
COUNT(累計旋轉次數)
輸入頻率范圍 1 ～ 1666.67 Hz 3.33 ～ 1666.67 Hz
最大測量值 20000 r/min
最大轉速與1轉的脈沖數(P/R)無關。 		根據1轉的脈沖數(P/R)的不同，最大轉速測量范圍不同。

計算方式 周期計算方式
測量時間 1 s ±0.2 s

測量對象

發動機，電機，一般旋轉物
表示 液晶表示器，5位，帶背景光源(字符高：10.2 mm)
測量時間 1 s + 1 周期
測量精度 表示值＊×(±0.02 %)± 1計數
＊表示值是除去小數點的計數值。圓周速度的精度取決于轉速的精度。
脈沖數的設定范圍
(P/R) 		0.50 ～ 200.00(發動機的轉速測量)
0.50 ～ 999.99(發動機以外的轉速測量)
(設定最小間隔0.01)
測量功能 極值保持功能 最大值(MAX)，最小值(MIN)
數據存儲功能 20個數據
過超指示功能 測量值超出表示范圍時過超指示表示(ERROR)
上限轉速報警功能 測量轉速超出預先設定的上限值時，表示警告標識(↑)
圓周速度計算功能 根據設定的直徑值與測量轉速值計算出圓周速度
累計功能 累計計算輸入脈沖數
周期測量功能 測量輸入脈沖的間隔周期(1秒以下時，為輸入脈沖的間隔周期的平均值)
觸發電平調整功能 通過本體右側的轉盤旋鈕進行調整
輸出部 接口 小型插孔(φ2.5 mm)
模擬輸出 輸出內容 與轉速成比例的電壓值
輸出電壓 0 ～ 1 V / 0 ～ 設定滿量程(滿量程可任意設定)
變換方式 10 bit D/A變換方式
線性度 ±1 % / 設定滿量程
輸出更新時間 50 ms + 1周期時間以內
溫度特性 ±0.05 % / 設定滿量程 / ℃
設定誤差 ±0.5 % / 設定滿量程
輸出阻抗 100 kΩ以上
監控輸出 輸出內容 傳感器的測量信號
(切換使用模擬信號輸出接口)
輸出阻抗 100 kΩ以上
輸出電壓 Hi電平：＋4.5 V以上
Lo電平：＋0.5 V以下
信號邏輯 正邏輯
輸出阻抗 100 kΩ以上
使用溫度范圍 0 ～ ＋40 ℃
保存溫度范圍 －10 ～ ＋50 ℃
電源 7號電池4個，或?qū)Ｓ秒娫催m配器PB-7090(選購件)
電池使用時間 16小時以上(不使用背光)
8小時以上(使用背光)
(使用堿性干電池，溫度20 ℃時)
電池警告表示 電池電壓低于4.4 V以下時警告表示(LOW)
外觀尺寸 189.5 × 47.5 × 66 mm
重量 約 280 g(含電池)
附屬品 7號電池4個，便攜箱，使用說明書
選配件 傳感器 ・ IP-292/296點火脈沖傳感器
・ IP-3000A點火脈沖傳感器
・ IP-3100點火脈沖傳感器
・ VP-1200發動機轉速傳感器
・ OM-1200電磁式轉速傳感器
・ OM-0102電磁式轉速傳感器(OM-1200)用設置配件(帶3枚粘貼片)
・ MP-900/9000系列電磁式轉速傳感器
*不能配套使用磁電式轉速傳感器MP-981/9820
配套用品 ・ MP-900/9000系列電磁式轉速傳感器用電纜
MX-005(5 m)，MX-010(10 m)
・ LA-0203C測量用三腳架
・ HT-0521A固定配件
・ HT-0522磁性固定臺架
・ PB-7090交流電源適配器　＜Adapter Technology制＞
・ AX-501 BNC接頭信號輸出電纜(2 m，模擬電壓，脈沖輸出共用)

■選配件

IP-292/296
點火脈沖傳感器 		IP-3000A
點火脈沖傳感器 		IP-3100
點火脈沖傳感器
OM-1200電磁式轉速傳感器
(OM-0102設置配件) 		VP-1200
發動機轉速傳感器 		MP-900/9000系列
電磁式轉速傳感器
AX-501
BNC接頭信號輸出電纜 		PB-7090
交流電源適配器 		HT-0522/0521A
磁性固定臺架/固定配件
LA-0203C
測量用三腳架
