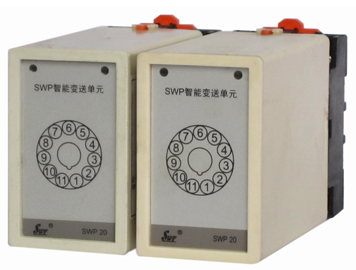

SWP-201-IC-12-21-A轉換模塊

時間： 2014-01-08　

SWP-201-IC-12-21-A轉換模塊

電話：020-82348735，傳真：020-82348703

一、儀表特點

1、內部采用微處理進行數學運算，可對各種非線性輸入信號進行精度極高的線性矯正。配用SWP20SH顯示模塊，可將輸入信號所對應的測量值以數字方式方便直觀的顯示出來。

2、可選交直流兩種電源，變送輸出與主機隔離，具有1～5V DC或4～20mA DC輸出信號的選擇功能和斷線保護功能。

二、儀表參數及接線圖

型號 SWP-201 202電壓/電流系列 輸入信號 模 擬 量 　mV輸入:　 　3～100mV   V輸入:　　　0～100V DC(絕對值小于100V)   mA輸入:　　 0～20mA DC 特性 參數設定 由SWP20PCA編程器進行設定 響應時間 mV輸入：約500ms（時間常數）V、mA輸入：約100ms（時間常數） 斷線保護 斷線保護僅在mV輸入下提供 共模抑制比 50Hz時，大于120dB 接 線 圖 A：單路輸入型 B：雙路輸入型

三、電壓/電流轉換模塊型譜表

型 號 代 碼 說 明 SWP-20 　□－ □□－ □ - □- □- □ 電壓/電流轉換模塊 輸入通道數 1 2           單路 雙路 模塊功能 IC         電壓/電流轉換 輸入信號 □       參見"輸入信號" 第一路輸出方式 1 2     1～5V 4～20mA 第二路輸出方式 0 1 2 3 4 5 6   無第二路輸出（可省略） 第二路輸出為1～5V輸出 第二路輸出為4～20mA 第二路輸出為報警觸點控制 第二路輸出RS-232通訊接口 第二路輸出RS-485通訊接口 第二路輸出為特殊規格 供電方式 N W T AC220V （可省略） DC24V供電 AC90～260V供電（開關電源）

★ 輸入信號刻度表

代碼 輸入信號 測 量 范 圍 說 明 輸入信號 N mV輸入（ ）內記入0 ～ 100mV DC量程的輸入范圍 0 ～ 100mV DC 本表所列為最大量程，用戶可在量程范圍內通過修改變送器內部參數確定量程范圍 V V輸入 （ ）內記入0 ～ 100V DC量程的輸入范圍 0 ～ 100V DC I mV輸入（ ）內記入0 ～ 20mA 量程的輸入范圍 0 ～ 20mA DC
