SWP-TC-C801-02-18-N計數表

時間: 2014-01-10

SWP-TC-C801-02-18-N計數表

電話:020-82348735,傳真:020-82348703

SWP系列智能計數表適用各種計數脈沖、長度測量和控制。
一、 主要特點
  1、高亮度LED數字顯示測量值
  2、支持多機網絡通訊,通訊協議可任意自由設定
  3、獨特的全開放式用戶自設定界面
    輸出方式設定
    報警方式設定
  4、設定參數斷電永久保留及參數密碼鎖定
  5、設定計數目標值
  6、交直流開關電源供電方式

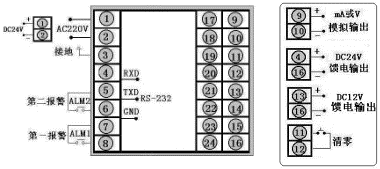

二、SWP-TC系列計數儀表接線圖
型號
SWP-TC-C803系列

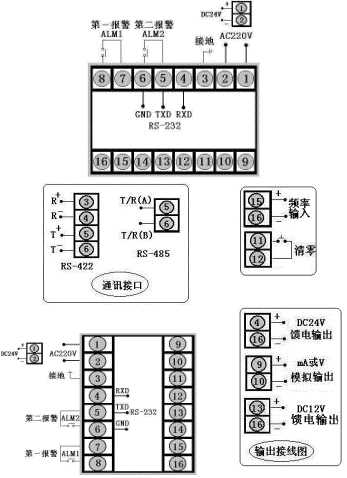

接 線 圖

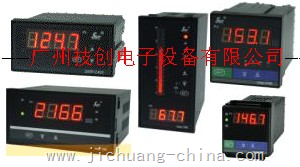

儀表外形

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g



型號
SWP-TC-C803系列
儀表外形

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g



型號
SWP-TC-C403系列
接 線 圖
儀表外形

儀表尺寸:48×96×140mm
開孔尺寸:45×92mm
重 量:240g



儀表外形

儀表尺寸:48×96×140mm
開孔尺寸:44×92mm
重 量:240g



型號
SWP-TC-C903系列
接 線 圖
儀表外形

儀表尺寸:72×72×112mm
開孔尺寸:68×68mm
重 量:240g



三、SWP-TC系列計數儀表型譜表
型 號
代 碼
說 明
SWP-TC-
 □ □ □□ □ □ □ □ □ □ □ SWP系列計數表
外型特征
C
S

橫式儀表
豎式儀表
外形尺寸
4
8
9

96×48mm,48×96mm
160×80mm,80×160mm
96×96mm
控制作用
01
03

測量顯示
三位控制
通訊方式
0
2
4
8

無通訊
通訊協議為 RS-232
通訊協議為 RS-422
通訊協議為 RS-485
輸出方式
0
1
2
3
4
5
6
7

無控制輸出
繼電器觸點
電流 4~20mA
電流 0~10mA
電壓 1~5V
電壓 0~5V
SCR-過零觸發脈沖
SSR-固態繼電器
輸入類型

A:集電極開路信號輸入(OC門)
B:射級開路信號輸入(OE門)
C:電平信號輸入
D:開關量輸入/觸點信號(無源)
E:電流型信號輸入
第一報警方式
N
H
L

無報警(可省略)
AL1上限報警
AL1下限報警
第二報警方式
N
H
L

無報警(可省略)
AL1上限報警
AL1下限報警
顯示方式及饋電輸出
N
0.8
P

0.56 英寸 LED顯示(可省略)
0.8 英寸 LED顯示
DC 24V饋電輸出
供電方式
W
T

DC24V供電
AC90~260V供電(開關電源)
AC220V供電
★以上C、E兩種輸入類型用戶訂貨時請?zhí)峁┹斎胄盘柕姆�。如電流信號輸入時是,要提供輸入信號為低時是多少毫安,輸入信號為高時是多少毫安。
