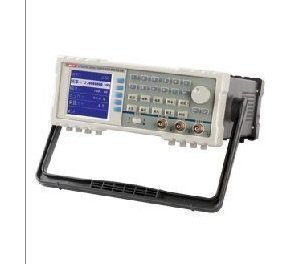

技術指標              UTG9020D （原UT9020D）

基本功能

量程

上限頻率

20 MHz

雙通道輸出特性

通道A :幅度（至開路）2mVρρ～20Vρρ,(至50Ω)1mVρρ～10Vρρ。輸出阻抗50Ω，調節細度5%,正弦平坦度5%,直流偏置-100%～100%峰值。

通道B :機內波形，幅度（至開路）200mVρρ～20Vρρ，輸出阻抗：600Ω，頻率范圍：0.1Hz～20kHz。

頻率特性

正弦波:1μHz～儀器上限頻率,方波:1μHz～5MHz,其它波形:1μHz～1MHz,最高分辨率:0.1μHz或8位數字,長期穩定度:50ρρm (prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" 0℃~40℃),短期穩定度:1ρρm (開機熱穩定后),精度:0.4Hz (>100Hz),0.1μHz (<100mHz)。

頻率計

測頻范圍：1Hz～100MHz，輸入信號：>100mV。

函數波形

基本波形：正弦，方波，三角波，升斜坡，降斜坡，隨機噪聲，SIN(X)/X，升指數，降指數，脈沖波，可擴展36種波形。

正弦波，諧波失真

50Ω負載, 1Vρρ輸出：< 20kHz -60dBc, 20kHz～1MHz -50dBc, 1MHz～10MHz -40dBc, 10MHz～20MHz -30dBc。

貯存深度s

32 K，4組任意波形。

頻率參數調制方式

線性和對數掃頻、FSK、ASK、PSK、FM，內、外調頻，調幅，調相等十多種調制方式。掃頻范圍1Hz～儀器上限頻率，最小步進1Hz，掃頻速率10ms～10s。FSK、PSK、ASK、BURST：脈寬、間隔10μs～100s，載波頻率1Hz～儀器上限頻率，相位-360～360度，觸發脈沖數量1～65535。

觸發方式

掃頻、FSK、PSK、ASK和BURST脈沖，可實現手動單次觸發和外部電平或邊沿觸發。

信號特性

方波：(50Ω負載1Vρρ輸出)，升降時間<15ns，過沖<5%，不對稱性1%+20ns。脈沖波，三角波、斜波：線性（1kHz）<0.1%。

數字脈沖

輸出端口：ASK時，同步輸出口，電平TTL，脈寬tw：10μs< tw <100s，間隔ts：10μs< ts <100s。

內調幅

調制/載波:機內波形(方波除外)，載波頻率為1μHz～儀器上限頻率，調制頻率100mHz～20kHz，調制頻率穩定度50ρρm，調幅深度0%～100%。

外調幅

輸入電阻1kΩ，調幅深度受控于本機輸出幅度和外調制信號幅度。

內調頻

調制/載波為機內波形，載波頻率及頻率偏移范圍為1Hz～儀器上限頻率，調制頻率100mHz～10kHz，調制頻率穩定度50ρρm。

內調相

載波波形有正弦和方波,載波頻率為1Hz～儀器上限頻率,調制波形為機內波形,調制頻率100mHz～10kHz,調制頻率穩定度50ρρm,最大相位偏移360度。

接口

標準配置：RS-232，選配：USB和GPIB。

占空比

0.1%～99.9% (<10kHz)，1%～99% (<100kHz)，3%～97% (<1MHz)。

設計特點

全數字化設計，所有參數軟件校準，人性化菜單操作方式。

一般特征

LCD尺寸

62×62 mm

機身顏色

象牙白+灰色

機身重量

約2.5kg

機身尺寸

320(深)×240(寬)x100(高)mm

標準配件

雙Q9連接線，電源線

標準包裝

彩箱，中文說明書

標準包裝數量

6臺

標準包裝尺寸

660(長)×410(寬)×600(高)mm

標準包裝毛重

約18kg
