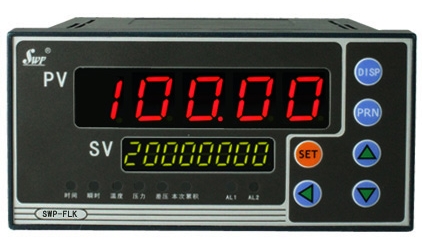

SWP-FLK802流量積算控制儀

時間： 2014-01-11　

SWP-FLK802流量積算控制儀

電話：020-82348735，傳真：020-82348703

產品概述

1.支持多種流量積算數學模型

SWP-FLK系列智能流量積算控制儀流量系數K自動演算。它能提供多種狀態下的質量流量積算，如標準體積、質量、熱能、流量計算等。也支持多種補償方式：壓力補償、溫度補償、溫度壓力同事補償。支持過熱蒸汽、飽和蒸汽計算等進行積累積算。它具有帶定量控制功能。

2.清晰的顯示

SWP-FLK系列智能流量積算控制儀采用高亮度LED數字顯示測量值，能顯示整五位瞬時流量測量值以及顯示整十一位流量積累測量值。

3.方便的網絡

SWP-F系列人工智能調節器支持多機通訊，提供MODBUS、專用ASCⅡ協議方便用戶任意選擇。它提供帶光電隔離的RS232或RS485通訊接口，方便與上位機小型終端液晶顯示器或PC進行通訊連接，即可編制各種裝置特有畫面，組成流程圖、報表、記錄曲線等網絡監控系統。

4.精準的控制

SWP-F系列人工智能調節器具有手/自動流量定量控制功能、瞬時流量上下限報警功能、積累流量上下限報警功能。

技術指標：

規  格		說      明
功   能		·多種傳感器輸入功能：20種輸入方式        ·多種輸出功能:Relay,SSR,SCR                  ·通訊功能:RS232,RS485    ·變送(PV)輸出:DCV,DCI                         ·饋電輸出:DC24V，DC12V,DC5V
電   源		90-260VAC  50/60Hz    24VDC
功率消耗		8VA
顯示類型		7段LED顯示 [PV顯示紅色] [SV顯示綠色]
顯示精度		F.S±0.1%或0.1℃
設定類型		面板按鍵設定
輸入	熱電偶	K(CA), E(CR)
	熱電阻	Pt100
	脈沖信號	波形：矩形波，正弦波或三角波   頻率：0~5KHz   幅度＞0.2V
	模擬信號	0-5VDC,1-5VDC,0-10mADC,4-20mADC
輸出	繼電器	250VAC  5A
	SSR	24VDC ±3V 30mA Max
	SCR	400V/0.5A
	電流	0-20mADC,4-20mADC 負載≤500Ω (PV 傳送值)
	電壓	0-5VDC,1-5VDC 負載≤250Ω (PV 傳送值)
	饋電輸出	DC24V,DC12V,DC5V  30mA Max.
通訊	功能	PV值,EV狀態,MODBUS協議,SWPBUS協議
	波特率	300~9600bps
	接口	RS232，RS485，串口微型打印
報警輸出		帶回差報警輸出   ON/OFF 全量程
采樣時間		0.5秒
耐壓		AC 2000V 50/60Hz 1分鐘
抗振動		0.75mm的振幅,頻率為10~55Hz X,Y,Z方向各2小時
絕緣強度		Min.100MΩ(at DC500V)
抗干擾		模擬方波發生器干擾（脈沖寬度μs）±2kV
記憶保持		約:10年.(使用無電壓半導體記憶型)
環境溫度		-10~50℃(未結冰狀態)
儲存溫度		-20~60℃(未結冰狀態)
環境濕度		35~85%RH
重量		500g左右

型譜表

型 號

代 碼

說　　　　明

S W P - FLK

□ □ □□-□ □-□ □ □-□

流量積算控制儀

外 形 尺 寸

8 9

160×80 mm(橫) 80×160 mm（豎） 96×96 mm

控 制 作 用

01 02 03 04 05

無補償輸入 帶補償輸入 過熱蒸汽帶溫壓補償輸入-查表法 飽和蒸汽帶壓力補償輸入-查表法 用戶特定曲線補償輸入-查表法

通訊方式

□

參見“通訊方式”

輸出方式

□

參見“輸出方式”

流量信號輸入類型

□

參見“輸入類型”

壓力補償輸入類型

□

參見“輸入類型”

溫度補償輸入類型

□

參見“輸入類型”

第 一 報   警 方 式

N H L 　　　　　　　　　　　　　　　 B C　　 D

無報警（可省略） 上限控制（或報警） 下限控制（或報警） 流量定量到控制 - 自動啟動 流量定量過程控制 – 手動啟動 流量定量到控制 - 自動清零

第 二 報   警 方 式

N H L B C

無報警（可省略） 上限控制（或報警） 下限控制（或報警） 流量定量到控制 – 自動啟動 流量定量過程控制 - 手動啟動

饋電輸出

N P 2P 3P

無饋電輸出（可省略） 單路DC24V饋電輸出 兩路DC24V饋電輸出 三路DC24V饋電輸出

供　電 方　式

W T

DC24V供電 AC85～260V供電（開關電源） AC220V供電（線性電源，可省略）

外形特征

S

豎式顯示儀表 橫式顯示儀表（可省略）

★ 通訊

代 碼	0	2	3	4	8	9
通訊方式	無通訊	RS-232C	打印口	RS-422	RS-485	特殊規格

★輸出方式：

選型代碼	0	1	2	3	4	5	6	7	8	9
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V	SCR輸出	SSR輸出	特殊規格	SOT輸出

★ 06-可控硅過零觸發脈沖輸出 07-過零觸發脈沖固態繼電器控制輸出 09-雙向可控硅輸出

★ 輸入類型代碼表

代碼	輸 入 類 型	測 量 范 圍	代碼	輸 入 類 型	測 量 范 圍	說 明
A	4 ～ 20 mA	-199999～999999	O	脈沖－OC門	0～5KHz	本表所列為最大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍
B	0 ～ 10 mA	-199999～999999	G	PT100	-200～650 ℃
C	1 ～ 5 V	-199999～999999	E	E	0～1000 ℃
D	0 ～ 5 V	-199999～999999	K	K	0～1300 ℃
M	0 ～ 20 mA	-199999～999999	R	用 戶 特 定	-199999～999999
F	脈 沖	0～5KHz	N	無補償輸入
