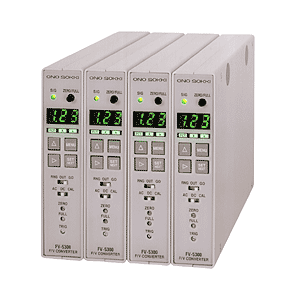

FV-5300電壓變換器

時間： 2013-11-23　

FV-5300電壓變換器，電話：020-32056193，傳真：020-82348703

為了適應于轉速的多通道測量及小振幅信號傳感器以及小型化的機器用，F(xiàn)V-5300 F/V頻率/電壓轉換器采用了聯結式框體及高精度的輸入放大器電路。另外，還裝有預測運算功能，在減速時，也能夠得到穩定的輸出，能用于驅動裝置在減速或工作過程中的分析實驗。另外，采用了旋轉編碼器的多脈沖化的方法，使輸入頻率提高了，可用于輸入放大器的寬頻帶域測量。另外，也考慮到現場作業應用，用蓄電池也能工作，轉速及速度的設定也簡易，可直讀，使用方便。

特點：寬廣的輸入頻率量程0.1 mHz ～ 100 kHz (DC 輸入時)

• 寬廣的電壓量程0.14 ～ 30 Vp-p(AC 輸入時)

• 對測量量程及輸出電壓可任意設定

• 帶有3位簡易監視器

• 通過設定系數，可對轉速等的顯示作設定

• 小型且能自由連接

• DC 電源工作電壓為 10 ～ 42 VDC

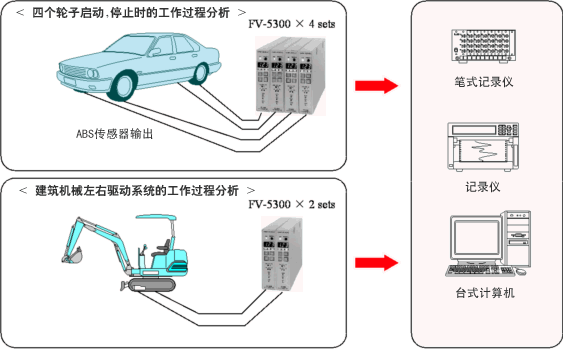

用 例

概要規格

◆FV 運算部
運算方式	1ms 平均周期運算方式 (PeriomaticTM)
附加功能	緊急停止判斷功能 預測運算功能 連續控制功能
輸出更新時間	1ms + 1 周期
測量頻率量程	0.1 mHz ～ 100 kHz
量程 (*1)	0.10 Hz ～ 100 kHz 用尾數3位(0.01 ～ 999)與乘數(1、1000)的組合后的頻率或系數設定后的換算值來設定。
輸出量程	輸入量程滿刻度為1～100 % 、1%為單位來設定 電壓輸出時 F.S. = 0.1 ～ 10.0 V、0.1 V 為單位 (選購件) 0 ～ 16 mA 輸出時：F.S .= 0.16 ～ 16 mA、以0.16 mA 為單位 0 ～ 20 mA 輸出時：F.S .= 4.16 ～ 20 mA、以0.16 mA為單位
系數設定 (*1)	顯示及量程的設定，可用頻率之外的任意換算值設定
運算式	輸出＝輸入頻率/系數值
設定范圍	用尾數3位( 0.01 ～ 999 )與乘數( 0.01、0.10、1.00、10.0、100 )的組合進行
緊急停止判斷功能	用最終脈沖周期的倍數來判斷
設定范圍	1.5、2、3、4、6、8、 無限
連續控制功能設定范圍	直線插值時間： 5、10、20、50、100、200、300、400、500 ms
校準	輸入電路內輸入100 kHz，自檢及FULL 、ZERO的輸出調整
輸入部
輸入方式	AC、DC 切換式
輸入電壓	AC： 0.14 ～ 30 Vp-p DC： Low +1V 以下、High +4 ～ +30 V
輸入頻率	AC： 1 Hz ～ 100 kHz DC： 0.1 mHz ～ 100 kHz
輸入接頭	BNC、R03-R6F(傳感器接頭)
觸發電平	0.07 ～ 2 V 可變(AC)
滯后電平	大、小 切換
信號監視	信號輸入時LED亮
隔離	輸入、輸出、電源之間
輸出部
輸出量程	0 ～ 10 V(選購件：0 ～ 16 mA 、4 ～ 20 mA)
精度	±0.2 %/F.S.(電源輸出：F.S. = 10V時)
分辨率	0.03 %　(電源輸出：F.S. = 10V時)
溫度系數	±0.01 %/F.S./℃(電源輸出：F.S. = 10V時)
負載阻抗	電壓輸出時：10 kΩ以上 電流輸出時：500Ω以下
輸出調整	具有校準功能，可以微調零點及滿量程輸出
顯 示 部
顯示位數	綠色7段LED　3位
小數點位置	與測量量程的設定一致
顯示精度	±0.5 %/F.S. ±1 位
更新時間	約0.5秒
傳感器輸出
電源電壓	DC 12V ± 10%、 100 mA max
接頭	傳感器接頭R03-R6F
規格
電源電壓量程	電源端子:DC 10 ～ 42 V AC適配器端子:+14 ～ +18 V
專用AC適配器	STD-1533PA ( AC 100 ～ 240 V )
消費電流	約 0.6 A (DC 12 V 時)
使用溫度范圍	0 ～ 40℃(不結露)
保存溫度范圍	-10 ～ 55℃
外形尺寸	28 × 121 × 194 mm  (W×H×D)
重量	約500 g
選 購 件	電流輸出改造(0 ～ 16 mA 或 4 ～ 20 mA ) 集電極開路輸出改造(能接集電極開路輸出的傳感器等) 吸動電阻： 1 kΩ、吸動電壓： +12 V

(*1) 可能的設定范圍與測量頻率范圍及量程、系數的相互關系有關
