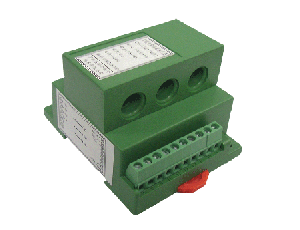

CE-IJ31-34DS5電流隔離傳感器

時間： 2013-11-08　

CE-IJ31-34DS5電流隔離傳感器

聯系電話：020-82348735，傳真：020-82348703

CE-A系列智能產品常見故障與排查
為減少產品的使用故障，產品上電前用戶應仔細閱讀CE-A產品使用手冊，并遵照本文第1條的有關注意事項。
1上電紅燈不亮
·檢查接線、輸入電源值是否與產品接線圖和標簽上的標識一致；
· 測量電源工作電流是否正常（正常工作電流30mA左右）；
· 如檢查測量無誤，表明紅燈壞；
2上電紅燈2S左右閃爍一次（正常工作100mS閃爍一次）。
現場干擾較大，導致產品無法正常工作，看門狗復位。
3 通訊不正常
· 檢查通訊地址與波特率是否與產品的設置相符，出廠設置地址為1號，波特率為9600bps，通訊格式為n,8,1；
· 檢查使用的命令是否與產品說明書上的說明相符，CE產品有ASCII碼與MOUBUS兩種通訊協議；
· 發送數據時綠燈無閃爍，表明通訊線路故障，CE產品收不到數據；
· 發送數據時綠燈微閃爍一次（大約點亮1ms左右），表明地址或命令錯誤，產品能接收到數據，但數據不正確，迅速退出接收；
· 通訊時綠燈點亮幾十毫秒，說明CE產品能正常接收到數據并正確響應發送出數據，此時如果主機無法接收到數據，請檢查RS485或RS232的接收端是否有故障或應用軟件是否能正常接收到數據？推薦在PC機上使用“串口調試助手”軟件來接收數據檢測通訊幀是否有誤。
4功率為負值
· 當有功功率出現負值時，電流輸入的方向相反，重新調整電流輸入接線方向；
· 三相四線產品出現功率只有總功率的三分之一左右時，此時電流輸入的某一相輸入方向反；
5無頻率值
確認A路電壓是否正確接入，頻率信號是從A路電壓上取得。
6地址與波特率如何修改？
可通過CE產品的測試軟件修改地址與波特率，網站上有下載，如果產品上有拔碼開關的可通過拔碼開關來設置。
7二隔離與三隔離輸出端接線區別：



主要特性
檢測范圍：1A~100A
輸出紋波：10mV(0.2級),15mV(0.5級)
溫漂特性：≤200ppm/℃(0.2級),≤500ppm/℃(0.5級)
響應時間：≤300mS(CE-IJ31)，≤400mS(CE-IJ31A)
靜態功耗：Vz,Vd,Vg,Iz輸出：350mW(0.2級),300mW(0.5級)；Iy輸出：480mW(0.2級),450mW(0.5級)
負載能力：負載≥2KΩ(電壓輸出)；負載≤250Ω(電流輸出)
工作環境：溫度:-10~60℃；濕度:≤95%(不結露)

產品特性選擇表(請按"從左到右的原則"選出可選項)

產品類型	輸入性能	輸出類型	輔助電源	穿孔	外形	精度	輸入量程范圍
CE-IJ	31：三路(電磁兩隔離，110V/220V供電為三隔離)	3：0~5V DC(Vz) 8：0~10V DC (Vd)	2：12V 4：24V	M：無孔	H4	0.5	0~0.5-30A
		1：0~5VRMS(Vg) 3：0~5V DC (Vz) 4：0~20mA (Iz)注② 5：4~20mA (Iy)注② 6：1~5V DC (Vy) 8：0~10V DC (Vd)	2：12V 3：15V 4：24V	B：ф6.5	S3	0.2 0.5	0~0.5-30A
				B：ф6.5	SK注②	0.5	0~0.5-30A
				D：ф11	S5	0.5	0~30-100A
		3：0~5V DC(Vz) 4：0~20mA (Iz)注② 5：4~20mA (Iy)注② 6：1~5V DC (Vy) 8：0~10V DC (Vd)	7：48V注④ 8：110V 9：220V	M：無孔	SK	0.2 0.5	0~0.5-5A
				B：ф6.5	SK	0.2 0.5	0~0.5-30A
	31A：用于畸變或非正弦波交變信號的真有交值檢測	1：0~5VRMS(Vg) 3：0~5V DC (Vz) 4：0~20mA (Iz)注② 5：4~20mA (Iy)注② 6：1~5V DC (Vy) 8：0~10V DC (Vd)	2：12V 3：15V 4：24V	B：ф6.5	S3	0.5	0~0.5-30A
				B：ф6.5	SK注②	0.5	0~0.5-30A
				D：ф11	S5	0.5	0~30-100A
		3：0~5V DC(Vz) 4：0~20mA (Iz)注② 5：4~20mA (Iy)注② 6：1~5V DC (Vy) 8：0~10V DC (Vd)	7：48V注④ 8：110V 9：220V	M：無孔	SK	0.5	0~0.5-5A
				B：ф6.5	SK	0.5	0~0.5-30A

選型注意事項：
注①…高可靠性變送器，電源與輸入防雷擊浪涌能力在4KV以上。
注②…選用該輸出類型時，負載電阻RL應≤250Ω，如250Ω＜RL≤500Ω時，請用戶在訂貨時注明。
注③…選用BS3、BSK型被測電流>30A；DS5型被測電流>100A時，用戶應在每相加一個電流互感器（CT），其次級信號作為測量輸入信號。
注④…非常規產品,根據客戶需求生產,訂貨前請咨詢我公司。
選型示例：CE－IJ31－32BS3－0.5/0~5A
描述：輸入三相交流電流:0~5A,輸出:0~5VDC,輔助電源:+12V,孔徑：ф6.5mm，等級指數:0.5級，S3型電量隔離變送器。
