NP-2506速度傳感器

時間： 2013-11-25　

NP-2506速度傳感器，電話：020-32056193，傳真：020-82348703

體積小重量輕的微型輕量壓電式電荷加速度傳感器NP-2106(1軸)，NP-2506(3軸)2型號。適用于便攜式產品跌落評價試驗，輕量物品的振動測量。

NP-2106是重量僅0.2 克的超輕量型加速度傳感器，測量范圍非常大，可測加速度值高達100,000 m/s² 。NP-2506是3軸型，可同時測量X,Y,Z，3個方向的振動加速度。重量僅1.2 克，體積僅8×7×5.5 mm，在各類3軸型加速度傳感器中，也是非常小型輕量的產品。這2款加速度傳感器是適合于小型制品的沖擊試驗，輕量物品的振動測量，并具有非常大的測量范圍。

特點：測量限度大，最大可測量加速度值為100,000 m/s²(NP-2106)、25,000 m/s²(NP-2506)，可用于非常大的振動測試。

重量輕，0.2 g (NP-2106)，1.2 g (NP-2506)，可使由于傳感器重量對振動模式造成的影響減少到最低限度。
體積小，φ3.5×2.5 mm(NP-2106)，8×7×5.5 mm(NP-2506)，可以簡單地設置于狹小的位置與小型被測物體。
測量范圍大，電荷式加速度傳感器動態響應范圍寬。

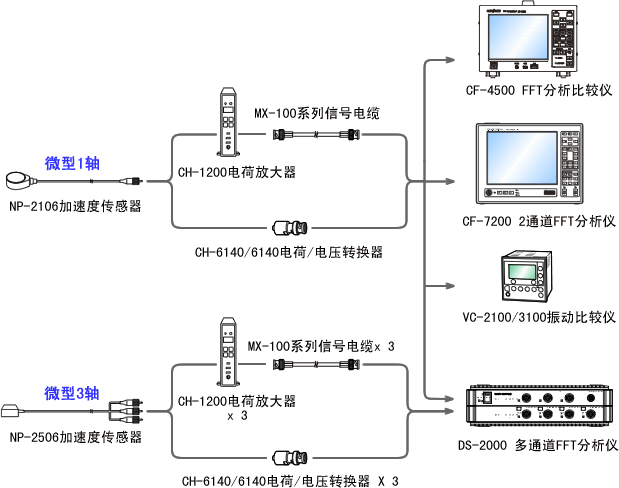

測試系統的組成下列各種產品分別與專用的HTML頁連接的。

應用范例

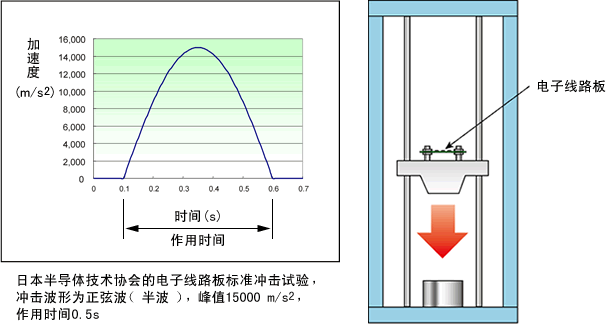

攜帯機器或電子線路板的沖擊試驗

●攜帯機器的跌落試驗，測量跌落時受到的沖擊加速度。

●汽車的組裝部件或打印機的印字機構等，傳感器的設置位置狹小的振動測量。

●沖壓機等金加工機械或沖擊試驗裝置的加速度監控用傳感器。

●熱交換機等的細小配管或小型電子電器驅動部件等，輕量部件的振動測量。

概要規格

	NP-2106	NP-2506
特點	微型1軸	微型3軸
構造	剪切型	剪切型
輸出方式	電荷輸出型	電荷輸出型
靈敏度(at 159.2 Hz)	0.035 pC/(m/s²)±20 %	0.04 pC/(m/s²) ±20 %
靜電容量	580 pF ± 20 %(包括信號電纜)	580 pF ± 20 %(包括信號電纜)
最大測量加速度	100,000 m/s²	25,000 m/s²
測量頻率范圍	fc ～ 20,000 Hz (±3 dB) fc ～ 6,000 Hz (±10 %) fc ～ 1,000 Hz (±5 %)	fc ～ 20,000 Hz (±3 dB) fc ～ 5,000 Hz (±10 %) fc ～ 1,000 Hz (±5 %)
共振頻率	60 kHz以上	60 kHz以上
耐沖擊性	100,000 m/s² 以上	50,000 m/s² 以上
絕緣阻抗	10,000 MΩ 以上(DC 50 V)	10,000 MΩ 以上(DC 50 V)
接地方式	外殼接地	外殼接地
使用溫度范圍	－50～＋160 ℃	－50～＋160 ℃
外殼材質	鈦合金	鈦合金
重量	約0.2 g(不含信號電纜)	約1.2 g(不含信號電纜)
外型尺寸	φ3.5 × 2.5 mm	8(W)×7(D)×5.5(H)mm
信號電纜	直接抽出電纜3 m，電纜直徑φ0.8 mm 另一端為袖珍型接插件(10-32)	直接抽出電纜3 m，電纜直徑φ0.8 mm(共3條) 另一端為袖珍型接插件(10-32)
傳感器固定方法	粘結	粘結
附屬品	說明書，參數表，拆卸工具	說明書，參數表
