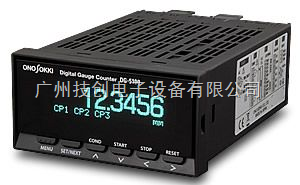

DG-5100位移計數器

時間： 2014-01-23　

DG-5100位移計數器,電話：020-32056193，傳真：020-82348703

一、產品說明：

DG-5100是可以安裝于計測機柜型高分辨率數字式位移傳感器用計數器。

輸入頻率達3 MHz，具有現行其他產品的10倍以上的高速計數處理能力。（相當于 GS-3800系列， 300 mm/s的測量滑桿速度）

標準配置提供支持，設定條件存儲功能，結果范圍（最大值-最小值）表示功能，計數加權功能，偏移量設定功能，以及多種計算功能。

提供內裝件形式的選配功能，最多可選擇3種選配功能進行組合使用。選配功能有以下5種。

1、模擬電壓輸出功能

2、BCD輸出功能

3、比較輸出功能

4、RS-232C通信功能

5、DC 電源功能

特點：支持 0.1 μm分辨率的位移傳感器的性能設計，計數功能高速化。

由 0.1 μm分辨率的位移傳感器的測量桿速度換算，達到相同的1.2 m/s

可根據需要選擇BCD輸出，模擬電壓輸出，比較結果輸出等選配內裝件，使用靈活方便。

可以連接使用分辨率 10 μm / 1 μm的位移傳感器（需要使用接口變換電纜，要另行購買）

二、DG-5100位移計數器 規格：

配套數字式位移傳感器	GS，BS系列（HS系列不配套）
表示器	熒光表示器7位
表示范圍	0.0000-±99.9999／0.000-±999.999／0.00-±9999.99 mm
輸入信號	90°相位差信號（方波），線驅動或電壓信號
外部控制輸入信號	保持、復位
電源	AC 100 ～ 240 V
使用溫度范圍	0 ～ 50 ℃
保存溫度范圍	-10 ～ 60 ℃
外觀尺寸	96（W） x 48（H） x 148（D）
重量	370 g
附屬品	使用說明書

DG-5100 選配內裝件

名稱	功能	規格	型號
POWER*	AC 電源	AC 100～240 V （50/60 Hz）		標準配件
	DC 電源	DC 12～24 V ± 5 V	TM-0301	選配件
A 單元	比較結果輸出	出力仕様 1組閉合接點輸出（機械式繼電器） COMP1、COMP2、COMP3的輸出 最大接點容量 DC 30 V / 1 A， AC 250 V / 1 A	TM-0340	選配件
B 單元*	BCD 輸出	BCD碼（更新時間 10 ms以內）集電極開路輸出 7位并行輸出	DG-0522	選配件
	RS-232C	RS-232C 功能 通信方式:串行方式 傳送速度:9600 bps、19200 bps 測量數據的輸出，測定條件的設定與取得。	TM-0350	選配件
C 單元	模擬輸出	輸出方式:電壓或電流 變換方式:12bitD/A 輸出電壓:-10 ～ +10 V/F.S.（F.S.可任意設定） 輸出電流:0～16 mA 或 4～20 mA/F.S. （F.S.可任意設定） 輸出阻抗:電壓輸出時 100 kΩ以上，電流輸出時500 Ω以下。 線性誤差:. ±0.3 %/F.S	DG-0530	選配件
D 單元	信號輸入	線驅動，電壓信號（使用變換器）對應，傳感器用5 V電源。		標準配件
