TM-3140轉速顯示儀

時間： 2013-11-23　

TM-3140轉速顯示儀，電話：020-32056193：傳真：020-82348703

TM-3100系列能對應于各種各樣測定對象，根據用途可以增加功能的數字轉速顯示儀。

除配置有轉速顯示儀最基本功能的四種標準機型(轉速顯示、BCD輸出、模擬輸出、比較功能輸出)外，通過追加選購件卡，可滿足用戶的各種需要。

TM-3100系列，采用熒光顯示管，以代替以前的發光二極管(LED)，從而使耐久性及顯示清晰度大大提高。

特點

TM-3110	專用于顯示的標準型
TM-3120	帶6位BCD輸出與定序器直接連接的開式集電極輸出輸出模式，可以為標準型或客戶特需型間切換 ※使用選擇件TTL使水平輸出的變化成為可能
TM-3130	帶模擬輸出(輸出信號可以為電壓或電流自由切換)。能向記錄儀等輸出或作記錄。由于采用D/A切換方式，更新時間為10ms或更快
TM-3140	帶比較器功能，上下限判別電平可設定3種。用于警報控制等方面比較周期為約10ms高速響應 標準配置各種輸出功能

高速響應100 kHz
可以用選購件卡追加功能
由于采用熒光顯示管，操作性及顯示清晰度大幅提高
符合CE標志，提高抗干擾性
對應DIN規格

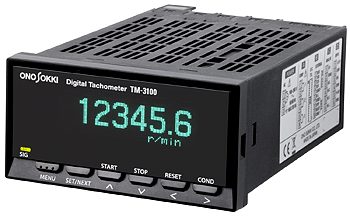

TM-3100系列數字式轉速顯示儀

選購件卡組合表

選購件卡名

TM-0321
BCD輸出
(TTL) TM-0322
BCD輸出
(開式集電極) TM-0330
模擬輸出 TM-0340
比較器輸出 TM-0350
RS232C輸出 TM-0301
DC電源

TM-3110 ○ ○ ○ ○ ○ ○

TM-3120 ○ ◎ ○ ○ × ○

TM-3130 ○ ○ ◎ ○ ○ ○

TM-3140 ○ ○ ○ ◎ ○ ○

◎：標準配置　○：可以安裝　×：不可以安裝
注)TM-0321、TM-0322與TM-0350 不能同時安裝
注)TM-0321與TM-0322不能同時安裝

概要規格

■ 共同規格

輸入部

輸入端子
M3自由端子螺絲

輸入阻抗
10 kΩ以上

輸入形式
電壓或無電壓輸入

輸入放大形式 AC或DC

可以連接的傳感器電磁式/磁電式/光電式/旋轉編碼器/開關

ＡＣ放大器部

信號波形：正弦波或方波

信號電壓范圍：正弦波 0.2 ～ 45 Vrms、方波 0.6 ～ 63 V_P-P

信號頻率范圍：1 Hz ～ 100 kHz

ＤＣ放大器部

信號波形：脈沖寬度 5 μs 以上的矩形波

信號電壓范圍：Hi電平＋4 ～ 30 V、 Low電平－1 ～＋1 V

信號頻率范圍：0.1 Hz ～ 100 kHz

低通濾波器
OFF(100 kHz)/100 Hz/20 kHz 切換

脈沖輸出部

輸出電壓 Hi電平：＋4.5 V 以上
Lo電平：＋0.5 V 以下

輸出論理負論理

負荷阻抗 100 kΩ 以上

輸出端子 M3 自由端子螺釘

顯示部

顯示部熒光顯示管(帶３段亮度切換功能)、６位顯示

顯示更新時間由0.2s(出廠時)、0.4s、0.5s、0.6s、0.8s、1.0s ～ 10s(刻度為1.0s)中選擇

單位表示

運算內容

單位

轉速 r/s、r/min、r/h

圓周速度 mm/s、m/s、mm/min、m/min、km/min、mm/h、m/h、km/h

周期 s、min

轉數(1/s) 1/s、1/min、1/h

頻率 Hz、kHz

流量 mℓ/s、mℓ/min、mℓ/h、ℓ/min、ℓ/h

累計時間 s、min

任意 EU/s、EU/min、EU/h

小數點以下顯示位數 OFF(0)、從1位、2位、3位開始任意選擇

SIG顯示與輸入信號同步閃爍

出錯顯示備用存儲器出錯、插件板出錯、輸入頻率出錯、顯示位數出錯、存儲器全出錯、設定值出錯

運算部

運算顯示轉速、圓周速度、移動速度、周期.轉數(1/s)、頻率.流量、累計時間

測定方式周期運算方式

運算時間 10 ms ＋ 1 周期時間

測量精度
顯示值×(±0.01%)± 1 計數位以內

※ 這一顯示值為除掉小數點后的計數位

自動零值功能這是一個在設定時間內，信號輸入完全沒有時，讓顯示值以零(0)顯示的功能。
從OFF(11s)、0.5s、1.0s、2.0s、3.0s、4.0s、5.0s、6.0s、7.0s、8.0s、9.0s、10.0s中選擇

急減速跟蹤功能當輸入信號急劇減少，經過約1秒鐘后輸入信號已沒有時，顯示值自動減少，約11秒后變成零(0)的功能。

移動平均功能
可從OFF(出廠時)、2、4、8、16、32、64、128中選擇

※ TM-3130/0330的模擬輸出，對于每 10 ms 的運算值進行移動平均后輸出。

峰值保持功能對于從測量開始到停止為止的峰值(最大值、最小值、平均值)進行保持的功能。

存儲器部

面板條件存儲器可以存儲4種條件(也可對設定條件保存及調用)

檢測器用電源

輸出電壓 DC 12 V ± 10 %

最大輸出電流 100 mA

一般規格

電源電壓
AC 100 V ～　240 V(50 Hz/60 Hz)

※ 電源線不是隨機備件，而是選擇件，需另行購買。

耐電壓 AC 1500 V(1 min)

絕緣電阻 10 MΩ 以上(用DC 500 V 搖表)

電力標定值

TM-3100:11～19VA

TM-3120:13～21VA

TM-3130:16～25VA

TM-3140:12～21VA

※ 當模擬卡、BCD卡、比較器卡全部裝置時，為 20 ～ 30 VA。

使用溫度范圍 0 ～ +50℃、但不能結露

保存溫度范圍 -10 ～＋60℃、但不能結露

外形尺寸 96(W)×48(H)×148(D)mm

重量約 310 g

符合規格

CE標志低電壓指令 EN61010-1: 2010 (3級)
污染度2/過電壓類Ⅱ

EMC指令組合裝入型 EN61326: 2006

附件面板安裝五金件一套

■ BCD 輸出規格(TM-3120 及 TM-0322 選購件卡)

輸出信號

輸出形態

6位平行輸出

輸出形式開式集電極

吸收電流 Max 32 mA

輸出耐電壓 Max 24 V

輸出邏輯

正邏輯

數據更新時間 100 ms 以內

輸入信號(請求信號)

輸入形態

負邏輯(脈沖寬度：10 μs 以上)

動作沿

下降沿

輸入電壓

TTL

輸出模式

模式切換

正常模塊及請求模式間切換

■ BCD 輸出規格(TM-0321 選購件卡)

TM-0321 是以TTL輸出的 BCD 輸出卡。動作與上述 TM-3120(BCD – 開式集電極輸出)相同。

輸出信號

輸出形式 TTL

輸出電平 Hi電平：+3.8～+5.25V、Lo電平：0～+0.4V

源電流 max 4mA 輸出端2

■ 模擬輸出規格(TM-3130 及 TM-0330 選購件卡)

輸出信號 電壓或電流

輸出形式 12bit D/A變換方式

輸出電平電壓量程: 0 ～ 10 V、0 ～ 5 V、1 ～ 5 V
電流量程: 4 ～ 20 mA、0 ～ 16mA

負載電阻電壓輸出: 100 kΩ 以上
電流輸出: 500 Ω 以下

線性 ±0.3%/滿刻度

輸出調整電壓輸出: ±5%/滿刻度以上
電流輸出: ±3%/滿刻度以上

設定精度電壓輸出: 零 ±0.5%/滿刻度、滿量程 ±0.5%/滿刻度
電流輸出: 零 ±0.3%/滿刻度、滿量程 ±0.75%/滿刻度

零點漂移 ±0.05%/滿刻度/℃

滿量程飄移 ±0.05%/滿刻度/℃

輸出更新時間 10、20、50、100、200、500 ms、1s

注)追加TM-0330卡、可以得到同上的模擬輸出。

■ 比較器功能規格(TM-3140 及TM-0340 選購件卡)

輸出項目 UPPER、LOWER、OK、ERROR 輸出
※ OK 輸出在 UPPER 及LOWER 輸出為 OFF 時有效。
※ ERROR 輸出是在比較器動作異常時有效。

設定 UPPER 設定 6位數輸入、UPPER ≦ 顯示時，觸點 ON
LOWER 設定 6位數輸入、LOWER ＞顯示時，觸點 ON

輸出形式 1閉合觸點輸出
※ COMP1、COMP2、COMP3 為三種獨立輸出
各輸出分別選擇對應于 UPPER、LOWER、OK、ERROR
例： COMP１＝LOWER、COMP2＝UPPER、 COMP3＝ERROR

最大觸點容量 DC 30 V/1 A、AC 250 V/1 A

輸出更新時間約 10 ms

復位輸出電平返回到 Hi(觸點 OFF時)電平歸位。

自動復位在UPPER、LOWER 或OK 輸出時，當觸點合上(ON) 后，轉速再降到判別電平之下時，觸點關閉(OFF)。
※ 利用磁滯功能，可以使復位到 Hi(觸點 OFF)電平的轉速改變。測定范圍： 1 ～ 20％、以1％刻度可以設定。

輸出保持只要沒有復位輸入，觸點能保持ON的狀態

短路輸出能夠改變觸點ON的保持時間(短路時間)，當超過保持時間時，觸點OFF(復位)自動進行。
在10 (出廠時) ～2000 ms 間，以 10 ms 的刻度設定

延遲過了設定時間連續超過設定值時，比較器動作。
在OFF(0)～1000 ms 間，以最小為 50 ms 的刻度可以設定
