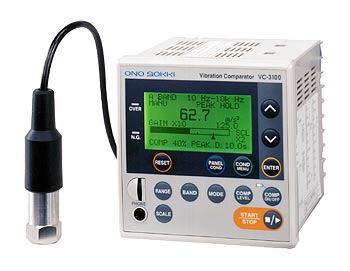

VC-3100振動比較器

時間： 2013-11-26　

VC-3100振動比較器，電話：020-32056193，傳真：020-82348703

振動比較器 VC-3100 是一種高性能信號處理器，特別是能對軸承之類的產品或設備，用測振動的方法，對產品進行合格與否的檢測，或?qū)σ恍┰O(shè)備進行受傷、磨損、缺少潤滑等診斷。除了測量振動的峰值和有效值，還能進行峰值系數注的分析。對軸承的異常診斷能作出根準確、更具體的判斷。

除了對各個振動的測量級數用數值和棒值進行顯示外，還可用耳機對振動的噪聲進行判斷。能同時對三個頻段(頻域)的信號進行處理，加上豐富的各種內藏處理功能可供選擇，使原來比較難于處理的“感覺的定量化”問題得到了解決。此外，還能接可編程控制器等的受控時序信號，只抽出一些有用的振動現象進行比較的“閘門”功能；對一些超出判斷級數的“過載振動”現象設有比較判斷延遲功能，以避免試件安裝過程中的沖擊振動或現場環境振動的誤判；對一些“過載振動”若超過一定的時間還有報警功能，這些功能配置大大地擴展了本產品的使用范圍，不僅用于各種產品的合格檢查，也能作為自動判斷和日常監視器用于各種生產設備的保養和安全維護領域

《注》峰值系數：

峰值系數定義為波形的峰值與有效值之比(峰值/有效值)，別名「波高率」。振動的峰值和有效值是隨著軸承的大小有相應的變化(軸承越大，其振動的有效值也大。當軸承出現異常現象時，其峰值將會更大)。用峰值系數對軸承進行評價的意義在于峰值系數是振動的峰值與有效值之比，除去了軸承大小的因數，不受軸承大小的影響，能比較正確地判斷軸承內異常的程度。通常所測的峰值系數越大，異常程度也越大。

特點：1：能同時判定3頻帶(頻域)的比較

2：能設定3個頻帶，每個頻帶都可對峰值、有效值及峰值系數進行比較。能同時進行3個頻段的測量和比較。

3：數字顯示功能

4：數碼顯示所測的振動數據，同時還可用棒狀圖顯示振動的狀態，完全可取代傳統的指針式振級儀。

5：帶模擬輸出

6：按所設定的頻帶可同時輸出 AC 和DC 模擬信號，供用戶直接連接FFT 等分析裝置和記錄儀作分析記錄。

7：可接耳機 對振動信號進行監控

8：接上市場上銷售的耳機或聽筒，可以用聽聲的方法對振動現象進行確認，也可以作為聽診棒使用。由于輸出是按所設定的頻帶而來的，所以可以按頻帶對振動現象進行確認。

9：帶有記憶功能，在電源關機時能將復雜的設定條件存儲在條件存儲器內，開機時不經設定可以立即進行測量。對于所測的數據可以保存在數據存儲器內。

10：比較器的輸入閘門信號

11：主要用于生產線上產品OK/NG的自動判別，即控制測量的時間，對有意義的振動現象有選擇地進行測量和判斷。

12：比較器延遲時間的設定

13：用延遲時間的方法來區別誤操作和正常的振動現象。通常誤操作對傳感器的撞擊是短暫的瞬間的信號，而正常測量的信號是連續的，并持續了一段時間，利用比較器延遲時間的設定來避免誤動作或啟動時的初始異常振動。

14：標準配置RS-232C通訊

15：RS-232C為標準配置，能與電腦進行通訊，擴展性強。

16：小巧的外形設計DIN 96 × 96外形設計上便于在控制柜內安裝，一臺儀器含有 2 臺以上的功能，體積比前機型縮小了1/5。

規格簡略

■輸入部

輸入通道數

1

輸入信號

可選擇由加速度傳感器經內藏式前置放大器輸入，或從外部輸入電壓信號

＊加速度傳感器前置放大器的電源：(恒流源) 2mA DC 18V
＊外部信號： 輸入電壓　±5V　　　輸入阻抗：大于100kΩ
＊輸入信號接插件： C02 (BNC)

傳感器靈敏度設定 1.00 × 10-2 ～ 9.99 × 102 mV/(m/s2) 數字輸入

單位設定

m/s2 或 EU

輸入量程

0.1 ～ 50,000 m/s2 (根據傳感器的靈敏度設定范圍可變)
(如：采用靈敏度為5mV/(m/s2)的傳感器時，為2.000～1000 m/s2)

頻率特性

3Hz ～ 15kHz　±0.5dB
1.5Hz ～ 20kHz　±3dB

輸入端折合噪聲

小于30μVrms (3Hz ～ 20kHz)

■外部輸入控制信號

功能

鎖鍵、予清、閘門輸入

輸入信號

HI電平：＋4.2V～＋5.0V 　LOW電平：0～＋0.8V

無電壓輸入

開路電壓： 5V
短路電流： 0.5mA

■分析部分

可設置頻帶數

3 個頻帶 (加選購件VC-0252可擴展至4個頻帶)

頻帶濾波器

HPF： 高通濾波器 THR、100、300、500、1k、3k、5k、10kHz
LPF： 低通濾波器 THR、100、300、500、1k、3k、5k、10kHz
最平坦特性： -48dB/oct ，fc 點處 -3 dB ± 1 dB

模擬濾波器

LOW cut：高通濾波器　10Hz ，　fc 點處 -3dB±1dB　-18dB/oct
HI cut：低通濾波器　1kHz、10kHz ，　fc 點處 -3dB±1dB -18dB/oct
注) fc：為截止頻率

■運算部

測量模式

有效值、峰值、峰值系數、最大值保持、峰值保持、峰值系數保持等模式可供選擇
每個頻帶都可進行運算

*有效值：RMS ；實際有效值
時間常數：8ms、16ms、32ms、63ms、125ms、250ms、500ms、1s可供選擇
*峰值： PEAK ；時間波形絕對值的最大值
*峰值系數：CF ； 波高率(峰值/有效值)
*最大值保持： MAX Hold 將最大實際有效值保持起來
*峰值保持： PEAK Hold　將最大峰值保持起來
*峰值系數保持：CF HOLD；將峰值系數的最大值保持起來

■輸出部分

模擬輸出 可直通、 或AC交流輸出、或DC直流輸出

＊輸出阻抗：小于100Ω
＊直通： 最大額定輸出：±5V(2Hz ～ 15kHz/±0.5dB；0.8Hz ～ 40 kHz ± 3 dB)
＊交流輸出：選擇頻帶切換輸出
最大額定輸出：±5V(3Hz ～ 15kHz ± 0.5dB；1.5 Hz ～ 20kHz ± 3dB)
＊直流輸出：選擇頻帶切換輸出 (rms 輸出)
最大額定輸出：＋5V　4－20mA (選購件)

※選擇4－20mA 電流輸出方式時，就不能使用電壓輸出

聽筒輸出 每個頻帶的 AC 交流輸出

＊消耗功率： 大于15mW，聽筒的額定阻抗為24Ω時
＊連接插座：對應于φ3.5(雙通道微型插頭)

CAL 校正信號輸出 由AC out 輸出一個160Hz，1V0-p ± 3％ 的標準信號
RS-232C 輸出 標準裝備

＊傳送速率：9600 bps
＊接插件： HR12-10R-8 SD (廣瀨電機) 或與其相兼容的接插件
＊電纜：AX-5022 (DOS/V 兼容電腦)

溢出信號輸出 輸入信號超出量程，或 A/D 溢出時輸出
開路集電極輸出 (負邏輯)

＊電壓：小于DC 30V
＊灌電流：小于 25mA

■比較器輸出

功能 各個頻帶可獨立判斷，在每個頻帶均可選擇有效值或峰值或峰值系數進行判斷

比較判別的設定

最小可設定量程：滿量程的 1 ％

輸出

當測量值大于設定值，或小于設定值時輸出
開路集電極輸出 (正負邏輯同時輸出)

＊電壓：小于 DC 30V
＊灌電流：小于 25mA

動作響應時間 小于100 ms

可設定延遲時間

0、0.5、1、1.5、2、3、4、5、6、7、8、9、10、15、20秒可選

■顯示

顯示器

帶背光照明的液晶顯示器

＊測量數值顯示：4位數字
＊顯示間隔時間：0.5秒
＊棒狀圖顯示
＊比較電平顯示

OVER 溢出指示器

當輸入信號過超過設定的量程，或 A/D 變換溢出時紅色指示器點亮

NG 指示器 比較判斷輸出 NG 時紅色指示器點亮
比較器ON/OFF顯示 啟動比較功能時，綠色指示器點亮

■其他

后備設置條件

即使電源關機(OFF)設定值會自動保護起來

設定條件存儲器 可記憶存儲5 個種類的設置條件
數據存儲器 按各個條件，可儲存 500 個數據

接線端

備有M3.5螺絲的開放型接線端

■一般規格

電源

22VDC ～ 26VDC

消耗電流 小于160mA 25℃時
使用溫度范圍 0～＋50℃
保存溫度范圍 －5～＋55℃

使用濕度范圍

小于85％ RH (不結露)

外形尺寸

DIN 96 × 96 × 112 mm

材質

94V2　不易燃性耐沖擊合成樹脂

重量

約500g

選購件 ・VC-0261 積分軟件
・VC-0262 每擴展一個頻帶
・VC-0263 4-20mA　恒流源輸出(將DC模擬輸出改造為電流輸出)
・VC-0131 低頻帶域濾波器
・VC-0132 中頻帶域濾波器
・VC-0133 高頻帶域濾波器
