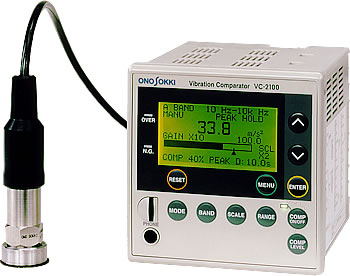

VC-2100振動比較器

時間： 2013-11-26　

VC-2100振動比較器，電話：020-32056193，傳真：020-82348703

VC-2100 實際上是一臺振動比較器，即所謂(振動監視器)，由于線路設計采用了 DSP (數字信號處理器)，所以其運算速度非�？臁� 能同時檢測從加速度傳感器傳來的兩個頻帶(可選購配置擴展至3個頻帶)的振動參數，并進行比較判別。測量數據還可以通過電腦進行管理，還搭載了一些測量?jī)x器所具備的功能，可以說一臺機擁有兩臺機的功能， 大大地提高了產品的性能價格比。如顯示器上不僅有振動級別的讀數顯示，還增加了棒狀圖顯；接上耳機或聽筒，還能用聲音對振動信號加以確認，滿足了用戶對實際的異常振動能“檢得出、看得見、聽得到”的要求。 為方便顧客應用，配有控制輸入接口，使用戶能利用可編程控制器輸出一組時間閘門信號對本比較器進行控制，以抽出異常振動信號的特征現象進行比較。整個產品外觀設計緊湊，功能齊全，非常適合對各種工業領域里的生產設備進行維護保養及日常監視，以較低的成本精確地實現設備監測的無人化和自動化

特點：帶模擬輸出

  • 按所設定的頻帶可同時輸出 AC 和DC 模擬信號，供用戶直接連接FFT 等分析裝置和記錄儀作分析記錄。

  • 數字顯示功能

    數碼顯示所測的振動數據，同時還可用棒狀圖顯示振動的狀態，完全可取代傳統的指針式振級儀。

  • 能同時判定兩個頻帶的比較

    標準配置有兩個頻帶，每個頻帶都可對標準的設定值進行有效值或峰值的判別。配合各種功能，使得復雜的振動現象也能比較容易地進行判別。

  • 小巧的外形設計DIN 96 × 96

    外形設計上便于在控制柜內安裝，一臺儀器含有 2 臺以上的功能，體積比前機型縮小了1/5

  • 比較器延遲時間的設定

    用延遲時間的方法來區別誤操作和正常的振動現象。通常誤操作對傳感器的撞擊是短暫的瞬間的信號，而正常測量的信號是連續的，并持續了一段時間，利用比較器延遲時間的設定來避免誤動作或啟動時的初始異常振動。

  • 比較器的輸入閘門信號

    主要用于生產線上產品OK/NG的自動判別，即控制測量的時間，對有意義的振動現象有選擇地進行測量和判斷。

  • 可接耳機 對振動信號進行監控

    接上市場上零售的耳機或聽筒，可以用聽聲的方法對振動現象進行確認，也可以作為聽診棒使用。由于輸出是按所設定的頻帶而來的，所以可以按頻帶對振動現象進行確認。

規格簡略

■輸入部分

輸入通道數

1

輸入信號

可選擇由加速度傳感器經內藏式前置放大器輸入，或從外部輸入電壓信號

＊加速度傳感器前置放大器的電源：(恒流源) 2mA DC 18V
＊外部信號： 輸入電壓　±5V　　　輸入阻抗：大于100kΩ
＊輸入信號接插件： C02 (BNC)

傳感器靈敏度設定 1.00 × 10-2 ～ 9.99 × 102 mV/(m/s2) 數字輸入

單位設定

m/s2 或 EU

輸入量程

0.1 ～ 50,000 m/s2 (根據傳感器的靈敏度設定范圍可變)
(如：采用靈敏度為5mV/(m/s2)的傳感器時，為2.000～1000 m/s2)

頻率特性

3Hz ～ 15kHz　±0.5dB
1.5Hz ～ 20kHz　±3dB

輸入端折合噪聲

小于30μVrms (3Hz ～ 20kHz)

■外部輸入控制信號

功能

鎖鍵、予清、閘門輸入

輸入信號

HI電平：＋4.2V～＋5.0V 　LOW電平：0～＋0.8V

無電壓輸入

開路電壓： 5V
短路電流： 0.5mA

■分析部

可設置頻帶數

2 個頻帶 (加選購件VC-0252可擴展至3個頻帶)

頻帶濾波器

HPF： 高通濾波器 THR、100、300、500、1k、3k、5k、10kHz
LPF： 低通濾波器 THR、100、300、500、1k、3k、5k、10kHz
最平坦特性： -48dB/oct ，fc 點處 -3 dB ± 1 dB

模擬濾波器

LOW cut：高通濾波器　10Hz ，　fc 點處 -3dB±1dB　-18dB/oct
HI cut：低通濾波器　1kHz、10kHz ，　fc 點處 -3dB±1dB -18dB/oct
注) fc：為截止頻率

■運算部

測量模式

有效值、峰值、最大值保持、峰值保持等模式可供選擇
每個頻帶都可進行運算顯示

＊有效值：rms實際有效值；　時間常數：FAST(0.125s)、MID(0.25s)、SLOW(1s)可選
＊峰值： PEAK時間波形絕對值的最大值
＊最大值保持： MAX Hold 將最大實際有效值保持起來
＊峰值保持： PEAK Hold　將最大峰值保持起來

■輸出部

模擬輸出 可直通、 或AC交流輸出、或DC直流輸出

＊輸出阻抗：小于100Ω
＊直通： 最大額定輸出：±5V(2Hz ～ 15kHz/±0.5dB；0.8Hz ～ 40 kHz ± 3 dB)
＊交流輸出：選擇頻帶切換輸出
最大額定輸出：±5V(3Hz ～ 15kHz ± 0.5dB；1.5 Hz ～ 20kHz ± 3dB)
＊直流輸出：選擇頻帶切換輸出 (rms 輸出)
最大額定輸出：＋5V　4－20mA (選購件)

※選擇4－20mA 電流輸出方式時，就不能使用電壓輸出

聽筒輸出 每個頻帶的 AC 交流輸出

＊消耗功率： 大于15mW，聽筒的額定阻抗為24Ω時
＊連接插座：對應于φ3.5(雙通道微型插頭)

CAL 校正信號輸出 由AC out 輸出一個160Hz，1V0-p ± 3％ 的標準信號
RS-232C 輸出 標準裝備

＊傳送速率：9600 bps
＊接插件： HR12-10R-8 SD (廣瀨電機) 或與其相兼容的接插件
＊電纜：AX-5022 (DOS/V 兼容電腦)

溢出信號輸出 輸入信號超出量程，或 A/D 溢出時輸出
開路集電極輸出 (負邏輯)

＊電壓：小于DC 30V
＊灌電流：小于 25mA

■比較器輸出

功能 各個頻帶可獨立判斷，每個頻帶均可選擇有效值或峰值進行判斷

比較判別的設定

最小設定刻度：滿量程的 1 ％

輸出

當測量值大于設定值，或小于設定值時輸出
開路集電極輸出 (正負邏輯同時輸出)

＊電壓：小于 DC 30V
＊灌電流：小于 25mA

動作響應時間 小于100 ms

可設定延遲時間

0、0.5、1、1.5、2、3、4、5、6、7、8、9、10、15、20秒可選

■顯示

顯示器

帶背光照明的液晶顯示器

＊測量數值顯示：4位數字
＊顯示間隔時間：0.5秒
＊棒狀圖顯示
＊比較電平顯示

OVER 溢出指示器

當輸入信號過超過設定的量程，或 A/D 變換溢出時紅色指示器點亮

NG 指示器 比較判斷輸出 NG 時紅色指示器點亮
比較器ON/OFF顯示 啟動比較功能時，綠色指示器點亮

■其他

后備設置條件

即使電源關機(OFF)設定值會自動保護起來

接線端

備有 M3.5 的開放接線端

■一般規格

電源

22V DC ～ 26V DC

消耗電流 小于160mA 25℃時
使用溫度范圍 0～＋50℃
保存溫度范圍 －5～＋55℃

使用濕度范圍

小于85％ RH (不結露)

外形尺寸

DIN 96 × 96 × 112 mm

材質

94V2　不易燃性耐沖擊合成樹脂

重量

約 500g

選購件 ・VC-0251 積分軟件
・VC-0252 擴展頻帶
・VC-0253 4-20mA 恒流源輸出 (將DC模擬輸出改造為電流輸出)
