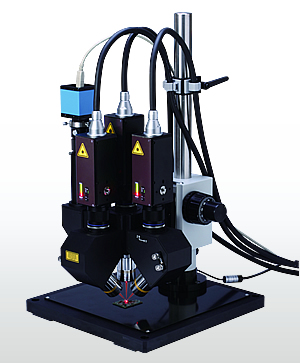

LV-0383顯微鏡測量單元

時間： 2013-11-26　

LV-0383顯微鏡測量單元，電話：020-32056193，傳真：020-82348703

LV-0383是LV系列激光多普勒振動儀配套使用的3維顯微鏡測量單元。3臺激光多普勒振動儀與顯微鏡光學系統相結合，3軸方向?qū)ξ⑿∥矬w的振動進行非接觸測。配有同軸照明裝置與2臺倍率不同的數碼相機，可以方便迅速地確定測量位置，并可記錄靜止畫像�？梢杂糜贛EMS（Micro Electro Mechanical Systems）等微小構造物，微小質量物體等，使用接觸方式測量困難的超聲波驅動的振動對象等，3軸同時進行振動現象的分析評價。

※ LV-1800激光多普勒振動儀配套LV-0181定位內藏照相機時

應用領域

MEMS（Micro Electro Mechanical Systems）的振動評價

壓電元件的剪切應力的狀態測量

超聲波關聯物體的振動測量

微小構造物的非接觸3維振動測量
特長

可3維非接觸測量振動頻率范圍0.3 Hz～100 kHz ^※1

被測物與照射激光，經2個不同倍率（視野）的途徑同時觀測確定測量位置 ^※2

激光焦點直徑最小φ4.5 μm以下可測量微小物體

配套激光多普勒振動儀LV-1800，LV-1710/LV-1720/1720A等

簡要規格

配套激光多普勒振動儀

LV-1800
LV-1710
LV-1720A
LV-1720

光學參數
檢測器尺寸 M22 X 0.5 長度 4 mm

測量距離 38.9 mm（使用物象鏡頭10 X時）

焦點直徑 4.5 μm

觀測裝置
CMOS數碼相機 1280 x 960 (USB 2.0輸出)

焦點調節單元 方式手動粗調 / 微調

上下調節 30 mm

粗動調節 36 mm/R

微動調節 0.2 mm/R

伸延長度 100 mm

脫落防護 裝備脫落防護裝置

基臺

材料
鋁制（配有上磁鋼板）

尺寸 310 mm X 300 mm

激光安全標準 激光安全等級 3R級

3維光學系統 夾角 45°

夾角調整 ±1°

夾角調整
±1°

擴展性可2軸使用

激光焦點 各軸設置激光多普勒傳感器分別實施

使用環境
使用環境依照配套傳感器

重量 17 kg（不包括傳感器）
