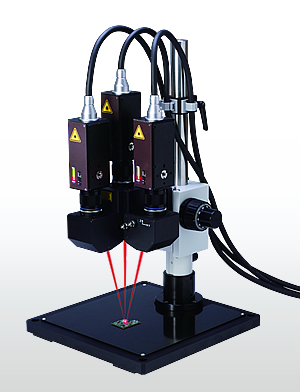

LV-3800光學測量單元

時間： 2013-11-26　

LV-3800光學測量單元,電話：020-32056193，傳真：020-82348703

LV-3800是3維非接觸式激光多普勒振動測量系統。對于微小構造物，微小質量物體等，使用接觸方式測量困難的超聲波驅動的振動對象等，可X，Y，Z各方向3軸同時進行振動測量。比較以前的產品，更加小型化，激光投射點的位置確定更加便利。

應用領域

VCM（音圈電機）的工作狀態測量

壓電元件的剪切應力的狀態測量

超聲波關聯物體的振動測量

各種機械以及一般構造物的非接觸3維振動測量
特長

可3維非接觸測量振動頻率范圍0.3 Hz～100 kHz ^※1

裝有LV-0181定位用內置數碼相機測量部位可清晰地在電腦顯示器上表示確認 ^※2

激光焦點直徑約φ30 μm可測量微小物體

可進行1維（表面振動）/ 2維（表面振動與面內1軸）/ 3維（X，Y，Z）振動測量

可確定左右方向的激光投射位置，也可以倒置設置測量

配套激光多普勒振動儀LV-1800，LV-1710/LV-1720/1720A等

簡要規格

配套激光多普勒振動儀

LV-1800
LV-1710
LV-1720A
LV-1720

光學參數
檢測器尺寸 M22 X 0.5 長度 4 mm

測量距離 165 mm

觀測裝置 觀測裝置 LV-0181定位用照相機

焦點調節單元 方式手動粗調 / 微調

上下調節 30 mm

粗動調節 36 mm/R

微動調節 0.2 mm/R

伸延長度 100 mm

脫落防護 裝備脫落防護裝置

基臺

材料
鋁制（配有上磁鋼板）

尺寸 310 mm X 300 mm

固定 0°(垂直)/90°/180°/270°

激光安全標準 激光安全等級 3R級

3維光學系統 夾角 17°

夾角調整 ±1°

夾角調整
±1°

擴展性可2軸使用

激光焦點 各軸設置激光多普勒傳感器分別實施

使用環境
使用環境依照配套傳感器

重量 15.5 kg（不包括傳感器）

同類產品

配套激光多普勒振動儀	LV-1800 LV-1710 LV-1720A LV-1720
光學參數	檢測器尺寸	M22 X 0.5 長度 4 mm
光學參數	測量距離	165 mm
觀測裝置	觀測裝置	LV-0181定位用照相機
焦點調節單元	方式	手動粗調 / 微調
	上下調節	30 mm
	粗動調節	36 mm/R
	微動調節	0.2 mm/R
	伸延長度	100 mm
	脫落防護	裝備脫落防護裝置
基臺	材料	鋁制（配有上磁鋼板）
	尺寸	310 mm X 300 mm
	固定	0°(垂直)/90°/180°/270°
激光安全標準	激光安全等級	3R級
3維光學系統	夾角	17°
	夾角調整	±1°
	夾角調整	±1°
	擴展性	可2軸使用
	激光焦點	各軸設置激光多普勒傳感器分別實施
使用環境	使用環境	依照配套傳感器
重量	15.5 kg（不包括傳感器）
