SWP-LCD-MD814-82-03-HL-K-W-S多通道巡檢控制儀

時間： 2013-12-30　

SWP-LCD-MD814-82-03-HL-K-W-S多通道巡檢控制儀

電話：020-82348735，傳真：020-82348703

一、儀表特點：
　　1、用戶依照儀表LCD顯示屏中文菜單提示，通過面板按鍵可完成輸入信號類型與分度號的自由切換，實現萬能輸入。
　　2、可選擇統一報警輸出，分別報警輸出或分別變送輸出。
　　3、可帶串行通信輸出，可與各種輸入/輸出的設備雙向通信，組成分級控制系統。

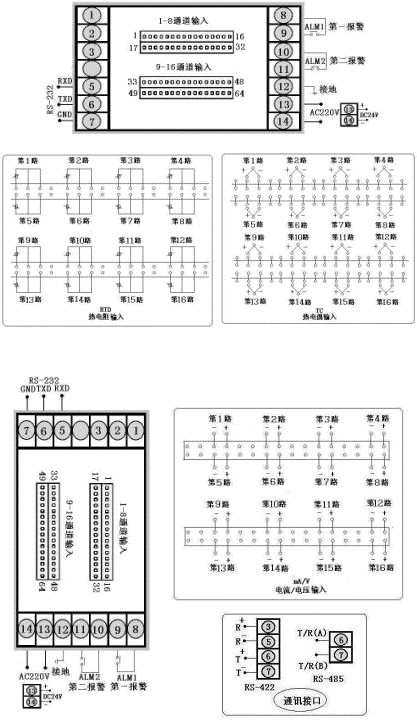

二、儀表外形及接線圖：（以下為基本配線方式，特殊訂貨請參見隨機接線圖）
型號
SWP-LCD-M系列
接 線 圖
儀表
外形
　
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
　
儀表
外形
　
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g

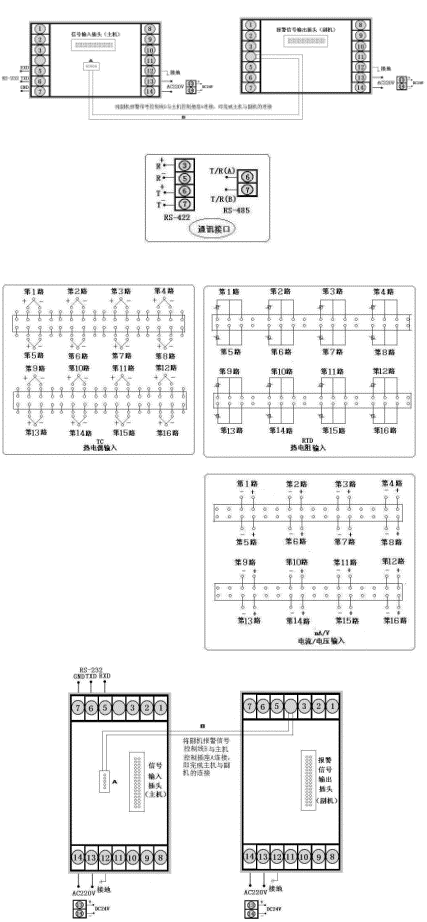

型號
SWP-MD808系列
接 線 圖
儀表
外形
　
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g

　
型號
　SWP-MS808系列
儀表
外形
　
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
  1. 三、SWP-LCD-M系列多通道巡檢測量控制儀型譜表
型 號
代 碼
說 明
SWP-LCD-
□ □ □□- □ □ - □□ - □ □- □ -□- □
大屏幕帶背光液晶顯示儀表
儀表功能
M

多通道巡回檢測儀表
外形尺寸
8

160×80mm（橫式） 80×160mm（豎式）
控制作用
□□

參見"控制作用"
通訊方式
□

參見"通訊方式"
輸出方式
□

參見"輸出方式"
輸入類型
□□

參見"輸入類型"
第一報警方式
□

參見"報警方式"
第二報警方式
□

參見"報警方式"
報警記憶
K


帶報警保持功能（本頁注1）
不帶報警保持功能
供電方式
W
T
　

DC24V供電
AC90～265V供電 （開關電源）
AC220V供電
外形特征
S
　
豎式
橫式
★　控制作用
選型代碼
　06
07
08
09
14
控制作用
八路巡檢測量顯示
八路巡檢統一控制/報警輸出
八路巡檢分別控制/報警輸出
十六路巡檢測量顯示
十六路巡檢統一控制/報警輸出
★ 輸入類型
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
01
B
400～1800 ℃
09
Pt100.1
-99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
S
0 ～1600 ℃
10
Cu50
-50.0～150.0 ℃
18
特 殊 規 格
用 戶 特 定
03
K
0 ～1300 ℃
11
Cu100
-50.0～150.0 ℃
19
4～20 mA開方
-1999～99999 d
04
E
0 ～1000 ℃
12
4～20 mA
-1999～99999 d
20
0～10mA開方
-1999～99999 d
05
T
-200～400 ℃
13
0～10 mA
-1999～99999 d
21
1～ 5 V開方
-1999～99999 d
06
J
0 ～1200 ℃
14
1～5 V
-1999～99999 d
22
0～5 V開方
-1999～99999 d
07
Wre
0 ～2300 ℃
15
0～5 V
-1999～99999 d
23
全可切換輸入
　
08
Pt100
-200～650 ℃
16
0～20 mA
-1999～99999 d
　
　
　
★ 報警方式
選型代碼
N
H
L
報警方式
無位式控制或報警（可省略）
位式上限控制或上限報警
位式下限控制或下限報警
★ 通訊方式
選型代碼
0
2
4
8
9
通訊方式
無通訊
RS-232
RS-422
RS-485
特殊規格
★ 輸出方式
選型代碼
0
1
2
3
4
5
輸出方式
無輸出
繼電器
4～20mA
0～10mA
1～5V
0～5V
注1：統一報警輸出：儀表所有通道共用一個（或兩個）報警輸出繼電器。LCD儀表報警均為報警保持。報警保持功能：檢測當前通道超限即輸出報警并保持，直至所有通道均無超限方停止報警輸出。分別控制／報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警信號，報警輸出互相獨立或各通道均有一組相互獨立的變送輸出信號。
★ 型號舉例：
①SWP-LCD-M814-21-08-HL-K-W-S
　　十六路巡檢統一控制/報警輸出，通訊方式為RS-232，輸出方式為繼電器輸入，輸入類型為Pt100，第一報警為上限報警，第二報警為下限報警，帶報警保持功能，DC24V供電，豎表。
②SWP-LCD-M808-81-10-L-H-K-T
　　八路巡檢分別控制/報警輸出，通訊方式為RS-485，輸出方式為繼電器輸入，輸入類型為Cu50，第一報警為下限報警，第二報警為上限報警，AC90～265V供電（開關電源），橫表。
二、 特殊技術參數
控制輸出方式
PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出
設定/顯示精度
+0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差
比例范圍
0.0%-100.0%（單位：0.1%）
積分（復位）時間
0-9,999s（單位：1s）
微分（比率）時間
0-9,999s（單位：1s）
控制周期
1-250s（單位：1s）
采樣周期
0.5s

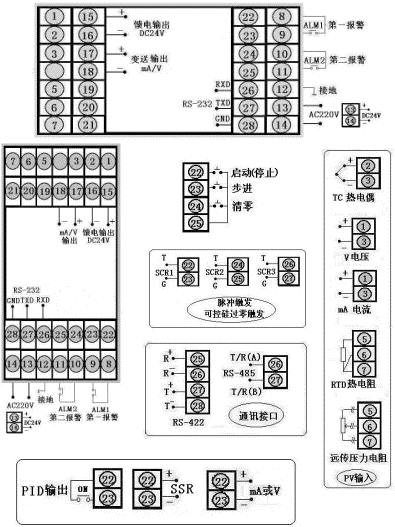

三、儀表外形及接線圖（以下為基本配線，特殊訂貨請參考隨機接線圖）
型號
SWP-LCD-NP系列（橫式）
接 線 圖
儀表外形
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g

四、SWP-LCD-NP系列32段PID可編程序控制儀型譜表
型 號
代 碼
說 明
SWP -LCD-N
□ □ □□-□ □ □-□□- □ □-□-□-□
新一代大屏幕帶背光液晶顯示儀表
儀表功能
P

32段PID可編程序控制儀
外形尺寸
8

160×80mm（橫），80×160mm（豎）
控制作用
05

PID調節功能
通訊方式
□

參見"通訊方式"
控制輸出
□

參見"控制輸出方式"
變送輸出
□

參見"變送輸出方式"
輸入類型
□□

參見"輸入類型"
第一報警方式
□

參見"報警輸出方式"
第二報警方式
□

參見"報警輸出方式"
饋電輸出
P

DC24V饋電輸出
供電方式
W
T
　

DC24V供電
AC90～265V供電（開關電源）
AC220V供電（線性電源，可省略）
外形特征
S

豎式顯示儀表
橫式顯示儀表
★ 輸入類型
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
代碼
輸入類型
測 量 范 圍
01
B
400～1800 ℃
09
Pt100.1
-99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
S
0 ～1600 ℃
10
Cu50
-50.0～150.0 ℃
18
特 殊 規 格
用 戶 特 定
03
K
0 ～1300 ℃
11
Cu100
-50.0～150.0 ℃
19
4～20 mA開方
-1999～99999 d
04
E
0 ～1000 ℃
12
4～20 mA
-1999～99999 d
20
0～10mA開方
-1999～99999 d
05
T
-200～400 ℃
13
0～10 mA
-1999～99999 d
21
1～ 5 V開方
-1999～99999 d
06
J
0 ～1200 ℃
14
1～5 V
-1999～99999 d
22
0～5 V開方
-1999～99999 d
07
Wre
0 ～2300 ℃
15
0～5 V
-1999～99999 d
23
全可切換輸入
詳見下表　
08
Pt100
-200～650 ℃
16
0～20 mA
-1999～99999 d
24
頻率輸入　
0～10KHz　
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
01
B
05
T
09
Pt100.1
14
1～5 V
21
1～5 V開方
02
S
06
J
10
Cu50
15
0～5 V
22
0～5 V開方
03
K
07
WRe
12
4～20 mA
19
4～20 mA開方
　
　
04
E
08
Pt100
13
0～10 mA
20
0～10mA開方
　
　
★ 報警輸出方式
選型代碼
N
H
L
G
A
D
輸出方式
無報警（可省略）
上限報警
下限報警
偏差內報警
偏差外報警
LBA報警
★ 變送輸出方式
選型代碼
0
1
2
3
4
5
輸出方式
無輸出
繼電器
4～20mA
0～10mA
1～5V
0～5V
★ 通訊方式
選型代碼
0
2
4
8
9
通訊方式
無通訊
RS-232
RS-422
RS-485
特殊規格
★ 控制輸出方式
選型代碼
0
1
2
3
4
5
6 7 8 9
輸出方式
無輸出
繼電器
4～20mA
0～10mA
1～5V
0～5V
SCR輸出 SSR輸出 特殊規格 SOT輸出
SCR--可控硅過零觸發脈沖輸出，SSR--固態繼電器控制輸出，SOT--雙向可控硅輸出
★ 型號舉例：
①SWP-LCD-NP805-21-09-HL-P-W-S
　　通訊方式為RS-232，輸出方式為繼電器輸出，輸入類型為Pt100.1，第一報警為上限報警，第二報警為下限報警，DC24V饋電輸出，DC24V供電，豎表。
②SWP-LCD-NP805-81-08-LH-P-T
　　通訊方式為RS-485，輸出方式為繼電器輸出，輸入類型為Pt100，第一報警為下限報警，第二報警為上限報警，DC24V饋電輸出，AC90～265V供電（開關電源），橫表。
