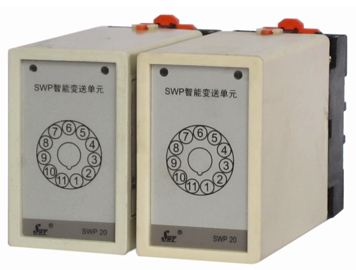

SWP-202-12/12-11-A-W配電模塊

時間： 2014-01-09　

SWP-202-12/12-11-A-W配電模塊

電話：020-82348735，傳真：020-82348703

一、儀表特點

使用交直流兩種電源，變送輸出與主機隔離，具有1～5V DC或4～20mA DC輸出信號的選擇功能并配置變送器電源開關。

二、儀表參數及接線圖

型號 SWP-20 配電模塊 輸入信號 模 擬 量 　　4～20mA DC 特性 響應時間 　約250ms（時間常數）V、mA輸入：約100ms（時間常數） 接線圖 A：?jiǎn)温份斎胄? B:雙路輸入型

三、配電模塊型譜表

型 號 代 碼 說 明 SWP -20 　□－　□□－ □ - □-　□- □ 配電模塊 輸入通道數 1 2 單路 雙路 模塊功能 DL 配電模塊 輸入信號 □ 參見"輸入信號" 第一路輸出方式 1 2 1～5V 4～20mA 第二路輸出方式 0 1 2 3 4 5 6 無第二路輸出（可省略） 第二路輸出為1～5V輸出 第二路輸出為4～20mA 第二路輸出為報警觸點控制 第二路輸出RS-232通訊接口 第二路輸出RS-485通訊接口 第二路輸出為特殊規格 供電方式 N W T AC220V（可省略） DC24V供電 AC90～260V供電（開關電源）

★ 輸入信號

代碼 輸入類型 說 明 輸入信號 1 V 1～5V 本表所列為最大量程，用戶可在量程范圍內通過修改變送器內部參數確定量程范圍 2 V 0～5V 3 I 4～20mA 4 I 0～10mA

★代碼舉例：

SWP201－DL-1-1－1－W

單路，輸入信號1～5V，第一路輸出為1～5V，第二路輸出為1～5V輸出，DC24V供電。
