小型輕量，安裝簡單，

• 只要在測定對象物上能安檢測齒輪，安裝位置無關緊要

• 在水中及硝酸霧狀氣氛中也可測量（AP-981）

  檢測齒輪模數與檢測距離的關系

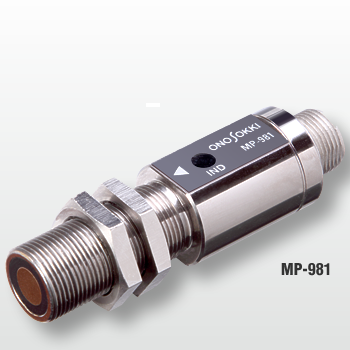

  如圖所示，檢測距離與配套使用的檢測齒輪的模數相關，模數越大可以有效檢測的距離越長。 另外，檢測距離還與溫度有關，如果測量環境的溫度變化比較大時，應盡量縮小檢測距離。上圖的檢測可能范圍內，輸出信號的波形占空比為50 %± 20 %以內。概要規格 MP-981 AP-981 檢測方法 磁阻元件及磁性體齒輪 磁阻元件及磁性體齒輪 檢測齒輪 強磁體（S20C，SS400等）， 模數 0.5 ～ 3，齒寬 3 mm 以上 強磁體（S20C，SS400等）， 模數1 ～ 3，齒寬3 mm 以上 檢測距離 取決于齒輪的模數 取決于齒輪的模數 量程 1 Hz ～ 20 kHz 1 Hz ～ 20 kHz 輸出方式 浮式接地 浮式接地 輸出信號 方形波 “ Hi” 電平 ：＋（5±0.5）V以內、 “Lo” 電平：＋0.5 V以下 方形波 “ Hi” 電平 ：＋（5±0.5）V以內、 “Lo” 電平：＋0.5 V以下 輸出阻抗 約330Ω 約330Ω 適用轉速表 TM-3100系列，TM5100 等 電 源 DC 12±2 V，約 40 mA 保護電路 電源極性保護 使用溫度范圍 －10 ℃～＋70 ℃ －10 ℃～＋70 ℃ －10 ℃～＋50 ℃（在10 ％硝酸霧氣中） 耐電壓 DC 250 V 耐振動 1.2mmp-p，30 Hz，1小時，X，Y，Z各方向 （通電時） 耐沖擊 490 m/s2，X，Y，Z方向3轉 （不通電的時候） 重 量 約 80 g（包括兩個安裝螺母） 約 130 g（包括信號線） 信號線 別售（30 m以下，MX-7100/8100系列連接電纜使用時） 耐硝酸信號線1.9 m，內置抽拉式 備 注 ---- 外形材質為聚碳酸酯，防水型，相應于防水型JIS C0920保護等級IPX7。耐酸型硝酸霧狀氣氛中可以使用。 * 60 P/R 的檢測齒輪使用時，相應于轉速20,000 r/min 的檢測頻率為20 kHz
