CP-044轉速傳感器

時間： 2013-11-25　

CP-044轉速傳感器，電話：020-32056193，傳真：020-82348703

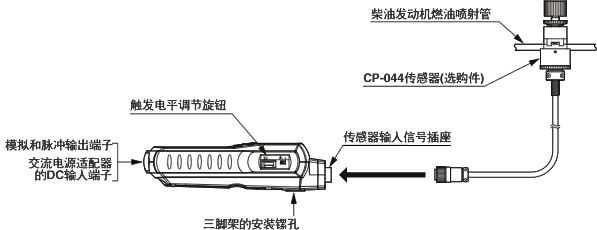

GE-1400是專門為4沖程柴油發動機的轉速測量而設計制造的便攜式數字轉速表。只要將脈動傳感器 CP-044 (須另行購置的選購件)夾在燃油噴射管上，就可以在顯示器上讀取發動機的 r/min 轉速值。

模擬輸出 (也可選擇為監控輸出方式) 與脈沖輸出為標準配置，模擬輸出信號可用來接筆式記錄儀記錄測量數據等 (監控輸出可用來確認傳感器輸出波形及工作情況)，脈沖信號可用來接FFT分析儀作跟蹤分析用。

特點

帶記憶儲存功能，最大可保存20個數據

模擬輸出與脈沖輸出為標準配置

■ 模擬輸出 0 ～ 1 V/0 ～ F.S.(F.S.可任意設置)、10 bit D/A變換

■ 脈沖輸出 Hi電平：大于+4.5V、Lo電平：小于+0.5V

帶背景照明功能，在光線不足的地方也能讀取數據

帶觸發器調整功能

可使用三腳架測量

規格簡介

GE-1400 便攜式柴油發動機轉速表

測量對象 4沖程柴油發動機

傳感方式 檢測燃油噴射時在燃油管內所產生脈動信號

適配傳感器 CP-044(選購件)

運算方式 周期運算方式

測量間隔 1秒+1周期以內

顯示器 5位液晶顯示，帶背景照明 (字高：10.2mm)

顯示刷新時間間隔
1 ± 0.2s

顯示單位 r/min、r/s

測量范圍 400 ～ 8000 r/min (采用 r/s 單位時，可用左例 r/min 的指標除以60來求得)

測量精度 顯示值(*) × (±0.02%) ± 1位
(*顯示值為不帶小數點的計數值。)

記憶儲存功能 最大可儲存20個數據

溢出功能 當測量值超出測量范圍時，有溢出(ERROR記號)顯示

轉速上限警告功能 當轉速測量值超出預先設定的上限值時，有上限警告(↑記號)顯示

觸發電平調節功能 本體右側安裝有旋鈕可調節

模擬輸出 與轉速顯示相對應
輸出電壓：0 ～ 1 V / 0 ～滿量程(全量程可任意設置)
變換方式：10 bit D/A變換
直線性：± 1 % / 滿量程
輸出信號刷新時間：小于50 ms + 1個周期的時間
溫度穩定性：±0.05% / 滿量程 / ℃(零點與量程)
設定誤差：±0.5% / 滿量程
負載阻抗：大于100 kΩ

監控輸出 用來監控來自傳感器的信號(與模擬輸出切換使用)

脈沖輸出 每檢測出一個信號，則輸出一個脈沖
輸出電壓：Hi 電平大于+4.5V；Lo電平小于+0.5V
輸出電平的邏輯理論：正邏輯
負載阻抗：大于100 kΩ

使用溫度范圍 0 ～＋40℃

保存溫度范圍 －10℃ ～＋50℃

電源 7號干電池(1.5V)×4節，或采用專用AC交流電源適配器PB-7080(選購件)

電池壽命 大于32小時(背景照明OFF時)、8小時(背景照明ON時)

電池不足的告警顯示 當電池電壓降至約4.4 V以下時，會出現電池不足的告警(LOW記號)顯示。

外形尺寸 186.5(W)× 47.5(H)× 66(D)mm

重量 約280g (包括電池)

附屬品 7號干電池×4節、AX-501輸出信號電纜、便攜提箱

價格 請與本公司在各個國家或地區的代理商聯系。

選購件 PB-7090 AC電源適配器
AX-501 帶BNC插頭的輸出信號電纜 (模擬與脈沖輸出兼用2m)
CP-044 燃油噴射脈動傳感器

CP-044 傳感器

測量對象
柴油發動機

傳感方式
用壓電信號傳感器檢測出燃油噴射時的脈動信號

可測燃油管徑 φ4 ～ 8 mm

傳感器耐壓縮力 1960 bar

測量范圍

400 ～ 6000 r/min

輸出信號

脈沖信號

信號電纜

特殊耐熱電纜4.9 m　(傳感器直接抽頭) — (R03PB6M插頭)

使用溫度范圍

0 ～＋80℃

外形尺寸

φ 32 × 72 mm

重量

約 120 g

價格 請與本公司在各個國家或地區的代理商聯系。
