MP-9820轉速傳感器

時間： 2013-12-09　

MP-9820轉速傳感器，電話：020-32056193，傳真：020-82348703

MP-9820的內部由磁阻元件、永久性磁鐵、直流放大器及電壓調節器等組成，是非接觸型磁電式轉速傳感器。與檢測齒輪配套使用，從超低速到高速的轉速(1 ～ 100000 r/min(60 P/R))都能測量并以穩定的方形波信號輸出。

MP-9820作為傳感器可與TM-3100系列轉速表示器，F(xiàn)V-1400/5300頻率/電壓(F/V)轉換器連接配套使用。構成的測試系統，測試范圍寬，應用領域廣。

特點：1 Hz ～ 100 kHz超寬域信號檢測范圍，同行業最高水平的頻率響應性能 - 從超低速到高速，測試范圍寬，應用領域廣。

非接觸檢測方式，被測對象沒有額外負荷，不產生摩擦，不需要潤滑處理。

緊湊型構造內藏磁阻元件與波形處理電路

使用新型信號電纜防噪聲干擾能力大幅提高

計劃取得CE規格認證

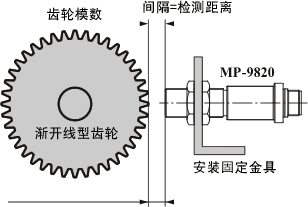

檢測距離與檢測齒輪模數的關系

請使用以下規格的檢測齒輪

齒輪形狀 漸開線型齒輪

模數 0.5 ～ 3

齒寬 3 mm以上

材質 強磁性材料(如S20C,SS400等(均為日本規格))

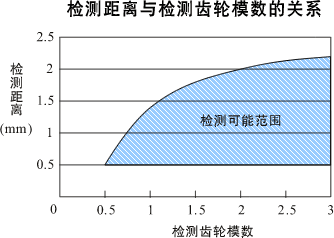

如右圖所示，MP-9820的檢測距離與配套使用的檢測齒輪的模數相關，模數越大可以有效檢測的距離越長。
另外，檢測距離還與溫度有關，如果測量環境的溫度變化比較大時，應盡量縮小檢測距離。右圖的檢測可能范圍內，輸出信號的波形占空比為50 %± 20 %以內。

概要規格

檢測方法 利用磁阻元件和磁性材料齒輪

檢測齒輪 強磁性材料(如S20C,SS400等(均為日本規格))，漸開線型齒輪
模數0.5 ～ 3，齒寬3 mm以上

檢測距離 由檢測齒輪的模數決定

測量轉速范圍 1 Hz ～ 100 kHz(60 P/R的檢測齒輪使用時，1 ～100,000 r/min)*

輸出方式 電壓信號輸出

輸出信號形式 方形波，高電平H：＋5 ± 0.5 V以內，低電平L: ＋0.5 V以下。

輸出阻抗 約330 Ω

適用轉速表示計 TM-3100系列，TM-5100，其他

適用F/V轉換器 FV-1400, FV-5300

電源 DC 12±2 V, 約 40 mA

保護電路 電源極性保護

使用溫度范圍 －10 ℃～＋70 ℃

保存溫度范圍 －20 ℃～＋80 ℃

使用濕度范圍 20 ～ 80 ％ RH(不結露)

保存濕度范圍 20 ～ 80 ％ RH(不結露)

耐電壓 DC 250 V

耐振動 49 m/s² ，X，Y，Z各方向

耐沖擊 490 m/s²，X，Y，Z各方向3次(非通電狀態)

外觀尺寸 長75 × 最大直徑 24 mm

重量約 80 g(含2個固定用螺栓)

信號電纜 別售(30 m以下，MX-7100/8100系列連接電纜使用時)

* 60 P/R 的檢測齒輪使用時，相應于轉速100,000 r/min 的檢測頻率為100 kHz。

■連接信號電纜

MX-7105(一端緊壓片端子，一端R03端子) 5 m
MX-7110(一端緊壓片端子，一端R03端子) 10 m
MX-7115(一端緊壓片端子，一端R03端子) 15 m
MX-7120(一端緊壓片端子，一端R03端子) 20 m

MX-8105(兩端R03端子) 5 m
MX-8110(兩端R03端子) 10 m
MX-8115(兩端R03端子) 15 m
MX-8120(兩端R03端子) 20 m

同類產品
