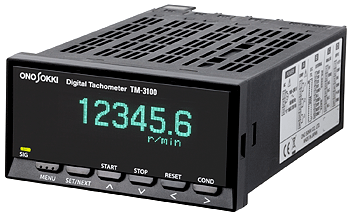

TM-3110轉速顯示儀

時間： 2013-11-22　

TM-3100系列轉速顯示儀，電話：020-32056193，傳真：020-82348703

TM-3100系列能對應于各種各樣測定對象，根據用途可以增加功能的數字轉速顯示儀。

除配置有轉速顯示儀最基本功能的四種標準機型(轉速顯示、BCD輸出、模擬輸出、比較功能輸出)外，通過追加選購件卡，可滿足用戶的各種需要。

TM-3100系列，采用熒光顯示管，以代替以前的發光二極管(LED)，從而使耐久性及顯示清晰度大大提高。

特點

TM-3110
  • 專用于顯示的標準型
TM-3120

  • 帶6位BCD輸出

  • 與定序器直接連接的開式集電極輸出

  • 輸出模式，可以為標準型或客戶特需型間切換

※使用選擇件TTL使水平輸出的變化成為可能

TM-3130
  • 帶模擬輸出(輸出信號可以為電壓或電流自由切換)。能向記錄儀等輸出或作記錄。
  • 由于采用D/A切換方式，更新時間為10ms或更快
TM-3140
  • 帶比較器功能，上下限判別電平可設定3種。用于警報控制等方面
  • 比較周期為約10ms高速響應
  • 標準配置各種輸出功能

  • 高速響應100 kHz

  • 可以用選購件卡追加功能

  • 由于采用熒光顯示管，操作性及顯示清晰度大幅提高

  • 符合CE標志，提高抗干擾性

  • 對應DIN規格

TM-3100系列數字式轉速顯示儀


選購件卡組合表

選購件卡名
TM-0321
BCD輸出
(TTL) 		TM-0322
BCD輸出
(開式集電極) 		TM-0330
模擬輸出 		TM-0340
比較器輸出 		TM-0350
RS232C輸出 		TM-0301
DC電源
TM-3110 ○ ○ ○ ○ ○ ○
TM-3120 ○ ◎ ○ ○ × ○
TM-3130 ○ ○ ◎ ○ ○ ○
TM-3140 ○ ○ ○ ◎ ○ ○

◎：標準配置　○：可以安裝　×：不可以安裝
注)TM-0321、TM-0322與TM-0350 不能同時安裝
注)TM-0321與TM-0322不能同時安裝

概要規格

■ 共同規格

輸入部

輸入端子

M3自由端子螺絲

輸入阻抗

10 kΩ以上

輸入形式

電壓或無電壓輸入
輸入放大形式 AC或DC
可以連接的傳感器 電磁式/磁電式/光電式/旋轉編碼器/開關

ＡＣ放大器部

  • 信號波形：正弦波或方波
  • 信號電壓范圍：正弦波 0.2 ～ 45 Vrms、 方波 0.6 ～ 63 VP-P
  • 信號頻率范圍：1 Hz ～ 100 kHz

ＤＣ放大器部

  • 信號波形：脈沖寬度 5 μs 以上的矩形波
  • 信號電壓范圍：Hi電平 ＋4 ～ 30 V、 Low電平 －1 ～ ＋1 V
  • 信號頻率范圍：0.1 Hz ～ 100 kHz

低通濾波器

OFF(100 kHz)/100 Hz/20 kHz 切換
脈沖輸出部
輸出電壓 Hi電平：＋4.5 V 以上
Lo電平：＋0.5 V 以下
輸出論理 負論理
負荷阻抗 100 kΩ 以上
輸出端子 M3 自由端子螺釘

顯示部

顯示部 熒光顯示管(帶３段亮度切換功能)、６位顯示
顯示更新時間 由0.2s(出廠時)、0.4s、0.5s、0.6s、0.8s、1.0s ～ 10s(刻度為1.0s)中選擇
單位表示

運算內容

單位

轉速 r/s、r/min、r/h
圓周速度 mm/s、m/s、mm/min、m/min、km/min、mm/h、m/h、km/h
周期 s、min
轉數(1/s) 1/s、1/min、1/h
頻率 Hz、kHz
流量 mℓ/s、mℓ/min、mℓ/h、ℓ/min、ℓ/h
累計時間 s、min
任意 EU/s、EU/min、EU/h


小數點以下顯示位數 OFF(0)、從1位、2位、3位開始任意選擇
SIG顯示 與輸入信號同步閃爍
出錯顯示 備用存儲器出錯、插件板出錯、輸入頻率出錯、顯示位數出錯、存儲器全出錯、設定值出錯
運算部
運算顯示 轉速、圓周速度、移動速度、周期.轉數(1/s)、頻率.流量、累計時間
測定方式 周期運算方式
運算時間 10 ms ＋ 1 周期時間
測量精度

顯示值×(±0.01%)± 1 計數位以內

※ 這一顯示值為除掉小數點后的計數位

自動零值功能 這是一個在設定時間內，信號輸入完全沒有時，讓顯示值以零(0)顯示的功能。

從OFF(11s)、0.5s、1.0s、2.0s、3.0s、4.0s、5.0s、6.0s、7.0s、8.0s、9.0s、10.0s中選擇

急減速跟蹤功能 當輸入信號急劇減少，經過約1秒鐘后輸入信號已沒有時，顯示值自動減少，約11秒后變成零(0)的功能。
移動平均功能

可從OFF(出廠時)、2、4、8、16、32、64、128中選擇

※ TM-3130/0330的模擬輸出，對于每 10 ms 的運算值進行移動平均后輸出。

峰值保持功能 對于從測量開始到停止為止的峰值(最大值、最小值、平均值)進行保持的功能。
存儲器部
面板條件存儲器 可以存儲4種條件(也可對設定條件保存及調用)
檢測器用電源
輸出電壓 DC 12 V ± 10 %
最大輸出電流 100 mA
一般規格
電源電壓

AC 100 V ～　240 V(50 Hz/60 Hz)

※ 電源線不是隨機備件，而是選擇件，需另行購買。

耐電壓 AC 1500 V(1 min)
絕緣電阻 10 MΩ 以上(用DC 500 V 搖表)
電力標定值

  • TM-3100:11～19VA

  • TM-3120:13～21VA

  • TM-3130:16～25VA

  • TM-3140:12～21VA

※ 當模擬卡、BCD卡、比較器卡全部裝置時，為 20 ～ 30 VA。

使用溫度范圍 0 ～ +50℃、但不能結露
保存溫度范圍 -10 ～ ＋60℃、但不能結露
外形尺寸 96(W)×48(H)×148(D)mm
重量 約 310 g
符合規格
CE標志 低電壓指令 EN61010-1: 2010 (3級)
污染度2/過電壓類Ⅱ
EMC指令 組合裝入型 EN61326: 2006


附件 面板安裝五金件一套

■ BCD 輸出規格(TM-3120 及 TM-0322 選購件卡)

輸出信號

輸出形態

6位平行輸出

輸出形式 開式集電極
吸收電流 Max 32 mA
輸出耐電壓 Max 24 V

輸出邏輯

正邏輯

數據更新時間 100 ms 以內

輸入信號(請求信號)

輸入形態

負邏輯(脈沖寬度：10 μs 以上)

動作沿

下降沿

輸入電壓

TTL

輸出模式

模式切換

正常模塊及請求模式間切換

■ BCD 輸出規格(TM-0321 選購件卡)

TM-0321 是以TTL輸出的 BCD 輸出卡。動作與上述 TM-3120(BCD – 開式集電極輸出)相同。

輸出信號
輸出形式 TTL
輸出電平 Hi電平：+3.8～+5.25V、Lo電平：0～+0.4V
源電流 max 4mA 輸出端2

■ 模擬輸出規格(TM-3130 及 TM-0330 選購件卡)


輸出信號 電壓或電流
輸出形式 12bit D/A變換方式
輸出電平 電壓量程: 0 ～ 10 V、0 ～ 5 V、1 ～ 5 V
電流量程: 4 ～ 20 mA、0 ～ 16mA
負載電阻 電壓輸出: 100 kΩ 以上
電流輸出: 500 Ω 以下
線性 ±0.3%/滿刻度
輸出調整 電壓輸出: ±5%/滿刻度以上
電流輸出: ±3%/滿刻度以上
設定精度 電壓輸出: 零 ±0.5%/滿刻度、滿量程 ±0.5%/滿刻度
電流輸出: 零 ±0.3%/滿刻度、滿量程 ±0.75%/滿刻度
零點漂移 ±0.05%/滿刻度/℃
滿量程飄移 ±0.05%/滿刻度/℃
輸出更新時間 10、20、50、100、200、500 ms、1s

注)追加TM-0330卡、可以得到同上的模擬輸出。

■ 比較器功能規格(TM-3140 及TM-0340 選購件卡)


輸出項目 UPPER、LOWER、OK、ERROR 輸出

※ OK 輸出在 UPPER 及LOWER 輸出為 OFF 時有效。
※ ERROR 輸出是在比較器動作異常時有效。

設定 UPPER 設定 6位數輸入、UPPER ≦ 顯示時，觸點 ON
LOWER 設定 6位數輸入、LOWER ＞ 顯示時，觸點 ON
輸出形式 1閉合觸點輸出

※ COMP1、COMP2、COMP3 為三種獨立輸出
各輸出分別選擇對應于 UPPER、LOWER、OK、ERROR
例： COMP１＝LOWER、COMP2＝UPPER、 COMP3＝ERROR

最大觸點容量 DC 30 V/1 A、AC 250 V/1 A
輸出更新時間 約 10 ms
復位 輸出電平返回到 Hi(觸點 OFF時)電平歸位。
自動復位 在UPPER、LOWER 或OK 輸出時，當觸點合上(ON) 后，轉速再降到判別電平之下時，觸點關閉(OFF)。

※ 利用磁滯功能，可以使復位到 Hi(觸點 OFF)電平的轉速改變。 測定范圍： 1 ～ 20％、以1％刻度可以設定。

輸出保持 只要沒有復位輸入，觸點能保持ON的狀態
短路輸出 能夠改變觸點ON的保持時間(短路時間)，當超過保持時間時，觸點OFF(復位)自動進行。

在10 (出廠時) ～2000 ms 間，以 10 ms 的刻度設定

延遲 過了設定時間連續超過設定值時，比較器動作。

在OFF(0)～1000 ms 間，以最小為 50 ms 的刻度可以設定

■ RS-232C/門功能規格(TM-0350選購件卡)


TM-0350 為能作 RS-232C 或門控制的卡。另外，也能追加新的運算功能，以適應更多的各種用途。

RS-232C 功能
通信方法 串行通信
傳送速度 9600 bps、19200 bps 兩個中選1個
門功能
控制功能 起動，停止，復位
運算功能
轉速變化率 對于各種運算值(轉速、周速、移動速度、周期、通過時間、轉數、流量)，可算出相對于基準值的變動量。

※ 基準值: 區間平均值或用戶設定(1 ～ 999999 數值輸入)
測量精度:[±0.02%×最大區間變動量±2計數位]/[±0.01%×基準值±1計數位]
※ 最大區間變動量 = I(在測定區間內的最大值或最小值中，與基準值之差大的數值)－基準值 I

區間數據存儲功能 在每個設定的區間時間內，運算平均值、最大值、最小值、區間變動率的存儲功能。

區間時間 :從下述時間選擇1s、5s、10s、30s、1min、5min、10min、30min、60min
最大區間數:48 個區間
存儲區模式:環緩沖器或存儲器全模式

※ 環緩沖器模式: 將舊區間的存儲器中的數據順次消去，不斷保存新的數據。
※ 存儲器全模式:當48個區間的數據存儲完后，存儲器的動作終止。

加速運算功能 對轉速、周速、移動速度，每1秒間隔算出加速度。

顯示單位: rad/s2、r/s、m/s2
測定精度: ±0.02%×VDEF ±2計數位

※ VDEF: 1 秒間的速度差

達成速度時間功能 對于轉速、周速、移動速度，算出從開始指示值達到停止指示值為止的時間。

開始指示值、停止指示值：輸入數值0 ～ 999999

■ DC電源選購件卡規格(TM-0301 選購件卡)


TM-0301 當可以用 DC 電源的卡。

電源電壓 DC 12 V ～ 24 V ± 5%
消耗電力 TM-3110：7 VA、TM-3120：7 VA、TM-3130：9 VA、TM-3140：7 VA

※ 模擬卡、BCD卡、COMP卡都安裝時為15VA
