TM-5100轉速顯示儀

時間： 2013-11-23　

TM-5100轉速顯示儀，電話：020-32056193：傳真：020-82348703

從兩個旋轉體接受獨立的旋轉信號，運算并顯示各自的轉速及轉速比、轉速差的雙通道數字式轉速表。對各個通道的輸入信號，可以用獨立的系數進行修正，任意的設定為0.0001 ～ 99.999 倍，因此，根據所測對象與用途不同而異，除轉速外，還可變換為任意的物理量。例如：可以測量傳送線的速度比、速度差，以及鋼板、造紙、鋁板等壓制壓延工程中的壓下率(延伸率)、拉張率、滑動率等生產線上的參數測量。另外，如果每個通道內設置了獨立的上、下限比較器，可對旋轉體進行監視與控制。

根據用途與使用環境的不同，本公司還有大量電磁式、磁電式轉速傳感器及光電式傳感器、旋轉編碼器與TM-5100轉速表配套使用，可進行最佳的測量、控制系統的構筑。

特點：能運算顯示兩個旋轉體發出的信號

• 使用各通道獨立的系數修正功能，可變換成與轉速成比例的任意物理量。

• 內裝上下限2段的比較器功能

• 使用雙通道運算功能，可顯示轉速差、轉速比、壓下率、滑動率、變化率((B - A)/A)、轉速方向＊

• 轉速量程很大，從低速到高速(輸入頻率： 0.6 ｍHz ～ 100 kHz )

• 價格便宜，為舊型號(如QW-163B )的大約１/４以下

• 作為輸出功能，有BCD碼、模擬信號、比較器，標準接口RS-232C

• 安裝方便，尺寸按ＤＩＮ 規格 ( １４４ × ７２ )

• 采用兩個顯示部：顯示計數值的主要顯示部與可以顯示設定項目(比較設定值、系數值等)的付顯示部(２段)

用途例

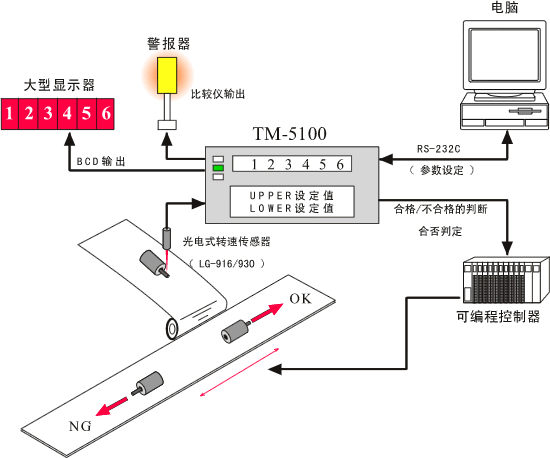

■ 馬達的產品檢查

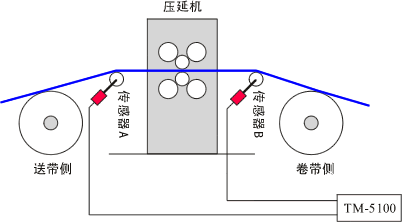

■ 測量鋼板、紙張、鋁板等壓延工程中的壓下率(伸張率) 通過裝在卷帶側的轉速傳感器B與送帶側的轉速傳感器A之間的加速差，與A處的速度之比率，來測出卷帶的壓下率(伸張率)

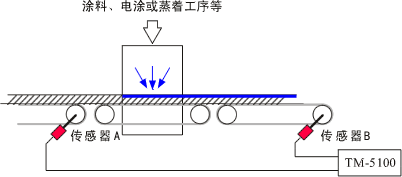

■ 傳送線速度變化率的測量 檢測涂料、電涂或蒸著工序前后的傳送帶之速度，觀察其間速度變化，判斷工序的良否。

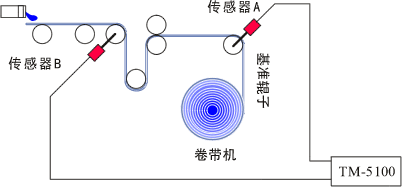

■ 造紙生產線，玻璃制造生產線上滑動率的測量 在生產線的旋轉部位裝上轉速傳感器，把信號輸入到TM-5100 中去，此時，TM-5100 上顯示出與基準輥?zhàn)拥乃俣茸兓�率，所以，可按此調整各部分的速度，以得到穩定品質的產品。

概要規格

配套傳感器	本公司制造的MP系列電磁式・磁電式傳感器、 LG系列光電式傳感器、RP系列旋轉編碼器等
輸入阻抗	10 kΩ 以上(在100kHz 時)
輸入通道數	雙通道
輸入放大形式	AC/DC(切換式)
測量方式	周期運算方式：門運算方式(切換式)
轉速直讀運算功能	系數設定范圍：0.0001 ～ 99.999
雙通道運算功能	差＜B - A＞、比＜(B / A)x 100＞、変化率＜(B - A/A)x 100＞
旋轉方向測量功能	在使用兩相旋轉編碼器時，用極性顯示器來顯示旋轉方向
主顯示部	綠色7段LED 顯示范圍：0 ～ ±999999 (0.00 ～ 9999.99％)
副顯示部	LCD模塊 顯示字符 16 字符×2 段
信號輸入部	輸入阻抗：10 kΩ 以上(在100　kHz 時)
AC(交流)放大器	信號波形：正弦波或矩形波 信號電壓量程：正弦波 0.2 ～ +45 Vrms、矩形波 0.6 ～ 63 Vp-p 信號頻率量程：1 Hz ～ 100 kHz
DC(直流)放大器	信號波形：脈寬 4 μs 以上的矩形波 信號電壓量程： Hi 電平 +4 ～ 30 V、Lo電平 -1 ～+1 V 信號頻率量程： 0.0006 Hz ～ 100 kHz
比較器功能	設定段數： 2 段 量程： 0 ～ ±999999 輸出項目：UPPER/GOOD/LOWER 輸出形式：半導體繼電器觸點(DC 30 V、0.1 A)
模擬信號輸出	變換方式：12 bit D/A 方式 電壓量程：0 ～ ±10 V/F.S(F.S 為滿量程，可任意設定 )
BCD輸出	正・負邏輯(可切換)、 6 位并行 輸出形式：集電極開路輸出
RS-232輸出	波特率： 2400、4800、9600 bps
傳感器用電源	DC 5 V ± 0.25 V (最大 150 mA) A和B通道的總和 DC 12V ± 0.6 V (max 150 mA) A和B各個通道
電源	AC 100 V ～ 240 V　50/60 Hz　45 VA
使用溫度范圍	0 ～ 40℃
使用濕度范圍	-10 ～ 55℃
濕度范圍	最大95 %　(但不能結露)
外形尺寸	144 (W) × 72 (H) × 210 (D) mm
重量	約 1.5 kg
