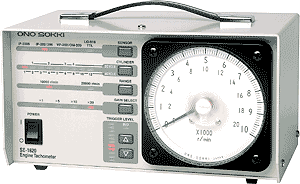

SE-1620轉速顯示儀

時間： 2013-11-25　

SE-1620轉速顯示儀，電話：020-32056193，傳真：020-82348703

能對應各式各樣的點火脈沖傳感器，只要一接上就能測出汽油發動機的轉速。量程比前一個型號要寬一倍，達20,000r/min。模擬表頭采用2重刻度顯示。

輸入和輸出端以及電源輸入都采用隔離屏蔽裝置，所以能輸出高質量、抗干擾性強、穩定性好的模擬信號和脈沖信號

特點

  • 可測至 20,000 r/min

  • 能對應各種各樣發動機的轉速傳感器，同時也能對應 5V 系列 ECU 的轉速脈沖輸入

  • 通過對輸入靈敏度的選擇和調整，使輸入信號根據不同的點火系統和傳感器達到最佳程度

  • 采用100mm見方的廣角表頭，視角寬廣，便于讀取數據

  • 采用直流供電(12VDC或24VDC)，方便用戶進行車載或野外試驗

  • 模擬輸出及脈沖輸出為標準配置

規格簡介

輸入 適配傳感器 IP-292 點火脈沖傳感器(用于初級低壓端)
IP-296 點火脈沖傳感器(用于次級高壓端)
IP-3000A 點火脈沖傳感器(用于初級低壓端)
OM-1200 電磁式轉速傳感器(用于感應點火線圈)
VP-202 汽油和柴油發動機兩用電動式振動傳感器
TTL電平輸出傳感器 (LG-916光電式傳感器)
測量對象 汽油發動機
2沖程(單缸、雙缸、3缸、4缸)
4沖程(單缸、雙缸、3缸、4缸、5缸、6缸、8缸、10缸、12缸)
測量范圍
■2沖程

單缸、雙缸：

500 ～ 20,000 r/min
3缸： 500 ～ 16,000 r/min
4缸： 500 ～ 12,000 r/min
■4沖程
1 ～ 5缸： 500 ～ 20,000r/min
6缸： 500 ～ 16,000r/min
8缸： 500 ～ 12,000r/min
10缸： 500 ～ 10,000r/min
12缸： 500 ～ 8,000r/min
輸入接插件 傳感器輸入端：BNC插座
TTL電平輸入端：6芯插座(R03RB6F、外部供電：12V/100 mA)
輸入增益選擇 有1、5、10、20倍4檔供選擇
顯示 顯示器 100 mm見方的廣角表頭(精度為1.5級)
表盤刻度 0 ～10,000 r/min 和 0 ～20,000 r/min 的兩重刻度
模擬輸出 輸出電壓 0 ～ 10 V (0 ～ 10,000 r/min 或 0 ～ 20,000 r/min)
輸出電壓精度(溫度漂移) 零點漂移：± 0.2 % / F.S.(25℃)
滿量程漂移：± 0.3 % / F.S.(25℃)
線性度 小于±0.2 % / F.S.
交流雯波系數 小于250 mVp-p (當轉速為500 r/min時)
輸出組抗 小于1 Ω (25℃)
頻率相應 約 20 ms
負載阻抗 大于10 kΩ
脈沖輸出 輸出波形 矩形波：脈寬約2 ms(輸入信號為曲軸每轉兩圈輸出1個脈沖)
輸出電壓 Hi：約 4.5 V、Lo： 約 0.5 V
負載阻抗 大于50 kΩ
一般仕様 電 源 DC 12 ～ 24 V
消耗電流 約 500 mA (DC12V時)
使用溫度范圍 0 ～ +40 ℃
保存溫度范圍 -10 ～ +60 ℃
重 量 約 1.3 kg
外形尺寸 221 (W) x 116 (H) x 150 (D) mm
附屬品 模擬輸出信號電纜 (1.9m)
脈沖輸出信號電纜 (1.9m)
電源電纜 (3.4m)
價 格 請與本公司在各個國家或地區的代理商聯系。

選購件(傳感器)

欲查詢?cè)敿?xì)資料，請點擊下列組圖

IP-292/296
點火脈沖傳感器 		IP-3000A
點火脈沖傳感器 		OM-1200
點火脈沖傳感器 		VP-202
電動式振動傳感器 		LG-916
光電式傳感器
製品寫真(IP-292/296點火脈沖傳感器 ）


製品寫真(IP-3000點火脈沖傳感器）


製品寫真(OM-200點火脈沖傳感器）


製品寫真(VP-202電動式振動傳感器） 製品寫真(LG-916光電式傳感器）
