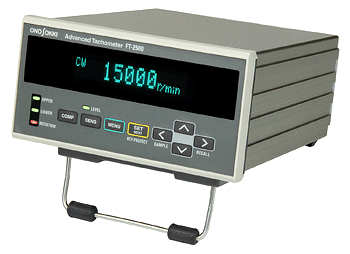

FT-2500轉速顯示儀

時間： 2013-11-23　

FT-2500轉速顯示儀，電話：020-32056193，傳真：020-82348703

高級轉速表FT-2500，是通過檢測馬達及各種旋轉機械的噪音或振動、或磁力線的變化，測量其轉速的轉速表。

由于其運算部采用FFT(高速傅立葉變換)，即使對來自麥克風，噪聲計及振動傳感器的復雜波形信號，也能抽取相當于轉速的頻率成分，運算顯示轉速。

對于裝配在產品內部的馬達等，其旋轉軸并不顯露在外，所以用一般轉速測量法，很難簡便地測量轉速。用FT-2500就沒有必要在旋轉軸上貼轉速反射膜片，或?qū)︕D(zhuǎn)軸作特殊加工。

FT-2500由于采用了新的算法，所以不僅對馬達及發動機的穩定轉速，可以測量，對于有加減的轉速，也能跟蹤性良好地進行檢測。

特點：不需要貼轉速反射膜片，也不需要為了安裝傳感器對被測對象作加工。

通過檢測噪聲及振動信號，能方便地檢測其轉速。
其算法先進，能對應轉速變化及加減速變化，跟蹤性良好地進行檢測。
轉速的模擬輸出功能外，可追加對應轉速的脈沖輸出功能。
標準配備RS-232C通信功能。
如追加以太網通信功能(選購件)，就可以利用LAN控制。

概要規格

輸入部

匹配傳感器 FT-0501、IP-292/296、IP-3000A/3100、VP-202/1220、OM-1200、定電流驅動傳感器、各種麥克風、各種加速度傳感器

測量部

測量方式 1．穩定轉速測量方式
・頻率量程：500 Hz、2 kHz、10 kHz
・分辨率＝頻率量程÷12800×60÷設定脈沖數
2．轉速加減速的方式
・頻率量程：250 Hz、500 kHz、2 kHz
・分辨率＝頻率量程÷6400×60÷設定脈沖數

運轉方向判明 (使用FT-0501時可能)

測量精度 ±2×轉速分辨率±1計數位

平均化處理移動平均處理、平均點數：OFF、2、4、8、16

濾波器功能可任意設定(上限值及下限值各設定１個)

顯示部

顯示更新時間 0.5±0.2秒

測量顯示范圍 0～999,999 r/min(0～10,000 Hz)

輸出部

模擬輸出電壓范圍 0～10V/0～F.S.　10V輸出時的轉速可任意設定

模擬輸出更新時間穩定轉速方式：500 ms 以內
轉速有加減速的方式：250 ms 以內

信號監視輸出傳感器信號的監視用(與模擬輸出切換時輸出)

比較器輸出上下限判定、旋轉方向判定、OK判定
輸出方式：半導體繼電器(內置３個電路)

脈沖輸出顯示轉速×設定P/R相當?shù)念l率之輸出
(Hi：4.5 V 以上、Lo：1 V 以下)

接口 RS-232C、外部指令輸入端子、以太網(選購件)

存儲器部

狀態存儲器設定條件を３種類記憶
可記存3種設定條件

一般規格

電源 AC100～240V(50/60Hz)

消耗電力 32VA以下

使用溫度范圍 0～＋40℃

保存溫度范圍－10℃～＋55℃

尺寸 144(W)×72(H)×180(D)mm

重量約1.2公斤

附件面板安裝夾具、儀器座腳、橡膠墊、接插件(D-SUB＜15芯、插頭＞、電源線 (3P-3P、1.9m)

選購件・AX-5022 RS-232C線
・FT-0251 以太通信功能 (如裝以太網，則不能使用標準配備RS-232C功能)
